Высокий напор в одной ступени
Конструкция с трубкой Пито создаёт высокий напор при малой подаче в одной ступени — альтернативу многоступенчатому насосу для подходящих задач подачи питательной воды.
Водяная часть парогенерации
Подача воды в котлы при малом расходе и высоком напоре
Подача питательной воды при малом расходе и высоком давлении для Вашей котельной системы. EHIK подбирает насос и привод и планирует установку с учётом переменной нагрузки котла, подачи горячей воды и управления.
Новые котельные установкиМодернизация системы питательной водыНасосные агрегаты и интегрированные модули
Торцевое уплотнение на входной стороне
Уплотнение расположено вдали от выхода высокого давления. EHIK подбирает уплотнение и его вспомогательную систему по горячей воде и фактическим условиям на входе.
Насос, уплотнение и привод от одного поставщика
Подбор, рабочие характеристики и габаритные чертежи помогают Вашей котельной службе спланировать рабочую точку, размеры насоса и привода и присоединение трубопроводов.
Опыт эксплуатации / Anyue
Питательная вода в Anyue.
Насосы EHIK заменили многоступенчатые центробежные насосы в системе питательной воды котлов на заводе очистки газа PetroChina в Anyue.
Одноступенчатые насосы на действующем предприятии.

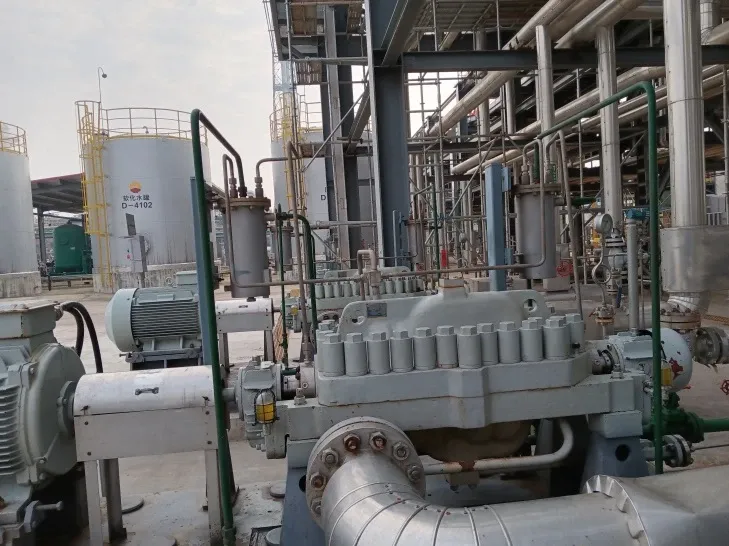

В Anyue насосные агрегаты EHIK заменили старые многоступенчатые насосы в системе питательной воды котлов действующего предприятия.
На фотографиях насос и привод подключены к трубопроводам и арматуре питательной воды объекта. Видны детали, которые нужно учитывать: занимаемая насосом площадь, расположение соединений и доступ вокруг оборудования.
Для новой установки EHIK подбирает насос по расходу, давлению подачи, температуре воды и условиям на входе, затем направляет габаритные чертежи для планировки. При замене также проверяем, какое оборудование и соединения можно сохранить.
Обсудить применениеСталелитейные предприятия · 2017–2018
Питательная вода котлов металлургических предприятий
По пяти заказам с 2017 по 2018 EHIK поставил металлургическим предприятиям насосы питательной воды для 35–55 м³/ч при напоре 500–550 м.
Соединения системы
От питательного бака к котлу.
Тракт питательной воды объединяет источник подачи на входе, насос и регулирование на выходе. Рассматривайте их вместе, чтобы оборудование соответствовало давлению, горячей воде и переменной нагрузке котла.
Питательный бак / деаэратор
Температура воды, давление в баке и минимальный рабочий уровень.
Насосный агрегат EHIK
Насос, двигатель, кожух муфты и основание, подобранные по требованиям к питательной воде.
Подача питательной воды
Регулирующая арматура и трубопроводы к экономайзеру или входу воды в котёл.
Планирование насоса питательной воды
Подберите насос под нагрузку котла.
EHIK учитывает рабочий диапазон, условия на входе и присоединения оборудования при одном подборе. Начните с известных данных; остальные детали можно уточнить с Вашими специалистами по системе.
Расход, давление и нагрузка
Насос и привод подбираются по минимальному, нормальному и максимальному расходу воды, включая пуск и малую нагрузку. Для подбора используется требуемое давление в точке подачи с учётом потерь в трубах и регулирующей арматуре.
Сообщите, где измеряется давление, рабочий цикл и способ управления. Вместе с проектировщиком системы эти данные определяют допустимый диапазон и схему обеспечения минимального расхода.
Вода и условия всасывания
Для горячей питательной воды подача на входе особенно важна. Рассматривайте вместе нормальную и максимальную температуру воды, давление в питательном баке или деаэраторе, минимальный уровень воды, схему всасывающей линии и водоподготовку.
При проверке NPSHa (располагаемого кавитационного запаса) учитываются наименьший уровень в баке и наиболее горячая вода, потери во всасывающей линии и запас над давлением насыщенного пара воды.
Соединения и управление
Чёткий перечень оборудования помогает спланировать электроснабжение, регулирование скорости, резервные насосы, занимаемую площадь и размеры соединений. Приборы, регулирование питательной воды и рециркуляция согласуются с проектировщиком системы.
Выберите насосный агрегат или интегрированный модуль. Затем согласуйте, какие трубопроводы, арматуру, приборы и управление поставляет EHIK и где комплект подключается к предприятию.
Вопросы о подаче питательной воды
Спланируйте систему питательной воды.
С самого начала рассматривайте воду, насос и котёл вместе.
Может ли насос работать при переменной нагрузке котла?
Да. EHIK рассматривает минимальную, нормальную и максимальную потребность вместе со схемой управления. С Вашими специалистами по системе эти данные определяют насос и привод, допустимый рабочий диапазон и меры обеспечения минимального расхода.
Означает ли «котельные и паровые системы», что насос перекачивает пар?
Нет. Страница посвящена питательной воде в системе парогенерации. Насос подаёт воду в котельную систему, а не перекачивает пар.
Достаточно ли давления котла для подбора насоса?
Нет. Также нужны расход питательной воды, требуемое давление в фактической точке подачи, потери в трубах и арматуре и условия на входе. Давление в котле, коллекторе питательной воды и насосе может различаться, поэтому важно место измерения.
Почему важны уровень питательного бака и температура воды?
Они определяют давление на входе насоса и NPSHa системы. У более горячей воды выше давление насыщенного пара, а низкий уровень бака и потери на всасывании уменьшают запас. Мы проверяем эти условия для предлагаемого насоса.
Может ли EHIK заменить существующий многоступенчатый насос питательной воды?
Свяжитесь с EHIK для замены насоса питательной воды. Мы рассматриваем рабочие требования, условия на входе и присоединения и предлагаем насос с трубкой Пито, если он подходит для задачи. Также оцениваем изменения трубопроводов и управления. Заказные фланцы могут соответствовать Вашим существующим трубопроводам.
Что я получу после запроса?
EHIK может предоставить подбор насоса, рабочие характеристики, габаритные чертежи и техническую поддержку. Эти документы помогают Вашим специалистам проверить рабочую точку, размеры оборудования и соединения системы. Ответим в течение 1 рабочего дня.
Ваш новый проект питательной воды
От требований котла к предложению насоса.
Свяжитесь с EHIK для подбора насоса питательной воды или модернизации. Мы поможем оценить подачу горячей воды на входе и переменную нагрузку котла и направим кривые и чертежи Вашим специалистам.
Обсудить применениеМодернизируете оборудование? Обсудить замену
Подбор насоса и рабочие характеристики
Насос для Вашего расхода и давления с учётом условий воды и подачи на входе.
Габаритные чертежи и комплектация
Размеры оборудования и соединения, согласованный состав агрегата или модуля для планировки Вашего предприятия.
Техническая поддержка
Помощь с рабочими точками, монтажными соединениями и вопросами Вашей котельной службы.
