Насосы Пито: высокий напор при малой подаче
EHIK проектирует и производит насосы Пито, также называемые роторно-струйными насосами или насосами с вращающимся корпусом, для промышленных жидкостей. Для нового проекта или замены насоса мы изучаем условия эксплуатации и предлагаем насос без двигателя, комплектный агрегат или насосный модуль.
Рабочий диапазон и подбор
При подборе EHIK учитывает жидкость, подачу, давление или напор и режим работы процесса. Это относится и к новым задачам, и к замене насоса. Выбирать модель заранее не нужно — просто обратитесь в EHIK.
Стандартный диапазон
- Стандартный диапазон подачи
- 0,05–70 м³/ч
- Стандартный напор
- До 1 050 м
Заказной диапазон
- Заказная подача (после инженерной проверки)
- До 100 м³/ч
- Заказной одноступенчатый напор (после инженерной проверки)
- До 1 500 м
- Температура жидкости
- До 260 °C
- Вязкость
- До 250 сСт Оптимально ниже 100 сСт
- Частота вращения насоса
- 2 900–6 300 об/мин Зависит от модели и привода
EHIK подбирает сочетание подачи, напора, температуры и вязкости с учётом жидкости и условий на входе.
Серии насосов EHIK
Каждая серия включает несколько моделей и размеров приёмной трубки (pickup tube). Характеристики регулируются изменением скорости насоса или трубки.
Проведите по таблице или используйте стрелки, чтобы увидеть все столбцы.
| Серия | Подача до | Диапазон напора | Мощность двигателя | Смазка подшипников |
|---|---|---|---|---|
| 180 | 5,5 м³/ч | 40–170 м | 1,5–4 кВт | Пластичная смазка |
| 260 | 12 м³/ч | 80–270 м | 4–15 кВт | Пластичная смазка |
| 260G | 12 м³/ч | 80–420 м | 3–22 кВт | Пластичная смазка |
| 280 | 30 м³/ч | 120–420 м | 5,5–55 кВт | Масляная ванна |
| 320 | 30 м³/ч | 120–450 м | 11–55 кВт | Масляная ванна |
| 390 | 58 м³/ч | 250–800 м | 11–160 кВт | Масляная ванна |
| 420 | 70 м³/ч | 230–1 050 м | 22–110 кВт | Масляная ванна |
| 450 | 20 м³/ч | 300–460 м | 37–45 кВт | Масляная ванна |
EHIK подтверждает модель, скорость и приёмную трубку по рабочим условиям и предоставляет характеристику.
Материалы для скачивания
Интерактивные характеристики девяти моделей ↗
В руководстве EHIK по насосам Пито.
Подбор также зависит от температуры и вязкости, давления на входе, способа подвода жидкости, частиц и газа. При изменении процесса нужны минимальные, нормальные и максимальные подача и напор (или давление). EHIK помогает определить эти условия.
Начать новый проектКогда стоит рассмотреть насос Пито
Для нового проекта начните с требований процесса. Для замены — с проблемы и её влияния на производство. В приведённых ниже случаях стоит сравнить насос Пито с другими подходящими насосами.
Ровная непрерывная подача жидкости
Непрерывная технологическая подача, распыление и мойка хорошо сочетаются с вращательным механизмом без возвратно-поступательных рабочих ходов. Проверяйте стабильность давления и управление всей системой, включая пуски, остановки и изменения потребления.
Частый ремонт или внеплановые простои
Частые ремонты — повод пересмотреть выбор насоса. Сообщите, какие детали вышли из строя, где они изнашиваются, и историю обслуживания. Это поможет EHIK определить причину и подобрать насос, материалы и уплотнение.
Надёжность уплотнения при высоком давлении нагнетания
EHIK размещает торцевое уплотнение со стороны входа, вне зоны высокого давления нагнетания. При проблемах с уплотнением стоит рассмотреть эту конструкцию. Уплотнение и систему его обеспечения подбирают по жидкости, температуре и давлению на входе.
| Тип насоса | Подача и изнашиваемые детали | Наиболее подходящие задачи |
|---|---|---|
| Пито | Непрерывная вращательная подача. Изнашиваемые детали: приёмная трубка, ротор, уплотнение и подшипники. | Высокий напор при малой подаче в одной ступени; уплотнение на входе с низким давлением. |
| Многоступенчатый центробежный | Непрерывная вращательная подача. Изнашиваемые элементы: ступени рабочих колёс, внутренние зазоры, уплотнение и подшипники. | Большая подача при высоком напоре. |
| Плунжерный | Пульсирующая возвратно-поступательная подача; часто требуется гаситель пульсаций. Изнашиваемые детали: плунжеры, клапаны и набивка. | Очень высокое давление, точное дозирование и вязкие жидкости. |
Сравнивайте реальное энергопотребление при одинаковых жидкости, подаче, напоре и времени работы с учётом способа регулирования.
Подробные сравнения: с многоступенчатым центробежным насосом · с плунжерным насосом · руководство по подбору
Как работает насос Пито
1. Приведение жидкости в движение.
Жидкость поступает во вращающуюся камеру. При вращении камера передаёт ей энергию.
2. Отбор давления неподвижной приёмной трубкой.
Трубка направлена навстречу движущейся жидкости. Она захватывает жидкость и преобразует часть скорости в давление.
3. Подача жидкости в процесс.
Неподвижная трубка направляет жидкость под давлением к выходу, обеспечивая непрерывную подачу.
Вращающаяся камера и приёмная трубка создают одноступенчатую конструкцию высокого напора без множества ступеней рабочих колёс. Подача непрерывна, без рабочих ходов возвратно-поступательного насоса.
Исполнение и поставка
EHIK подбирает насос по жидкости и условиям монтажа, затем согласует с вами состав поставки.
Детали и комплект поставки определяются совместно для вашего проекта.
Материалы по компонентам.
Для деталей, контактирующих с жидкостью, обычно применяют углеродистую сталь, высокопрочный чугун, нержавеющие стали 304 и 316. Возможны дуплексная сталь и другие материалы. Каждый компонент подбирают по химическим свойствам жидкости, температуре и износу. Приёмные трубки изготовлены из нержавеющей стали 17-4PH.
Приёмная трубка и защита от износа.
EHIK предлагает приёмные трубки с износостойким покрытием для жидкостей с частицами. На соответствующих моделях крупное резьбовое соединение заменяет многоболтовое и усиливает крепление трубки. Перед рекомендацией этих исполнений мы оцениваем жидкость, частицы и износ.
Уплотнение и привод.
EHIK подбирает торцевое уплотнение по жидкости и температуре. Доступны схемы уплотнения API и системы промывки по API, например Plan 52 или Plan 53, в исполнении для проекта. Двигатель и привод подбирают по рабочим требованиям и электроснабжению объекта, при необходимости предусматривают регулирование скорости.

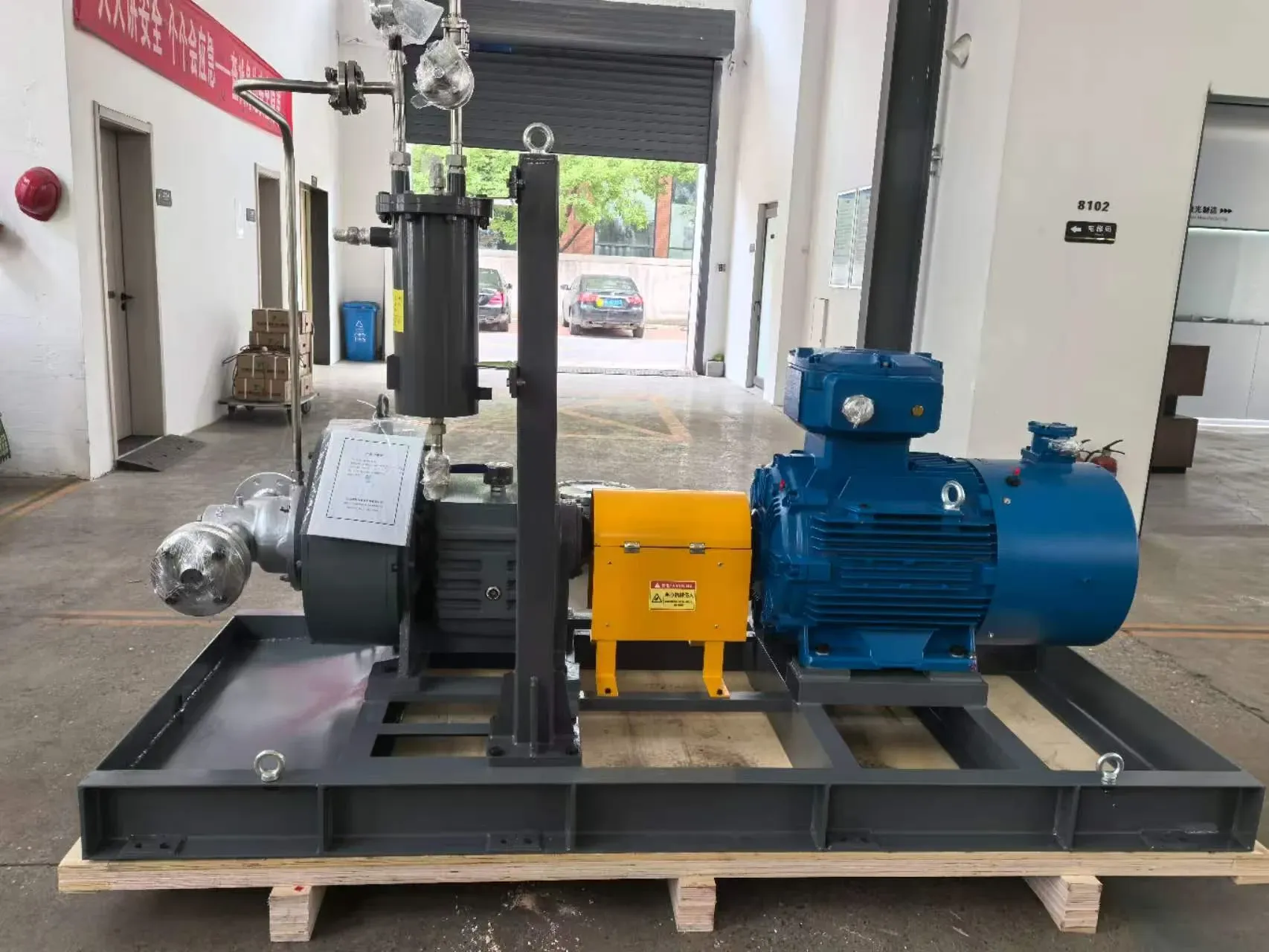

Агрегаты поставляются с отдельным узлом обеспечения и промывки уплотнения или без него, в зависимости от жидкости и уплотнения. При подборе проверяем доступные промывочные среды, ресурсы и подключения объекта.
Подключения и компоновка.
Мы проверяем всасывающие и нагнетательные подключения, муфту и основание, место монтажа и доступ для обслуживания. При замене также изучаем существующее оборудование и трубопроводы.
Насос без двигателя
Насос без двигателя и общего основания. Для изготовителей оборудования или для замены после нашей проверки.
Комплектный насосный агрегат
Насос Пито с двигателем, муфтой, кожухом и основанием, поставляемый единым согласованным комплектом.
Интегрированный насосный модуль
Насосный модуль с трубопроводами, арматурой, приборами и управлением, спроектированный по процессу и подключениям объекта.
Приёмные трубки и роторы в сборе
Нужна сменная деталь для действующего насоса? Обратитесь в EHIK за приёмными трубками и роторами в сборе. Мы поможем определить деталь и подтвердим совместимость перед предложением.
Обратитесь в EHIK по вопросу насоса без двигателя, комплектного агрегата или насосного модуля. Мы поможем подтвердить рабочие требования, условия монтажа и состав оборудования.
Промышленные применения и проекты замены насосов
Реальные проекты показывают разные причины выбора или замены насоса: перекачивание загрязнённой нефти, газопромысловая вода, снабжение цеха, промывка скважин и подача в химический процесс.
Также для централизованной мойки: как насос Пито поддерживает стабильное давление очистки ↗
Перекачивание загрязнённой нефти на Daqing Oilfield
На Daqing Oilfield осадки и полимеры в нефти осложняли работу старого оборудования. Для перекачивания установили насос EHIK, который после монтажа работал стабильно.
Замена многоступенчатого насоса в метанольном цехе
В метанольном цехе Daqing Oilfield Chemical Group старый многоступенчатый насос испытывал сильную кавитацию, часто терял заполнение и подавал нестабильный поток. В 2009 его заменили насосом EHIK; после замены подача стала стабильной.
Меньше электроэнергии на кубометр газопромысловой воды
На Wei 001-H1 Well в Leshan Operating Area газового предприятия Shunan Gas Mine компании PetroChina насос EHIK заменил многоступенчатый насос в 2014. Счётчики показали снижение расхода электроэнергии на 23,5 % на кубометр газопромысловой воды.
Данные проекта показывают экономию около USD 28 000 в год на обслуживании.
Горячая промывка скважин на Longhupao Oilfield в Daqing
На Longhupao Oilfield не хватало промывочных автомобилей, что задерживало промывку горячей водой. Затем модуль с насосом Пито промыл более 100 скважин с октября по декабрь 2010.
Подача на гидролиз мочевины
Здесь насосы Пито EHIK обеспечивают подачу в процесс гидролиза мочевины.
Вопросы по подбору и закупке
Как начать запрос на насос?
Свяжитесь с EHIK по электронной почте, WhatsApp или через форму. Если известны свойства жидкости, подача и напор (или давление), укажите их. Располагаемый кавитационный запас NPSH, давление на входе и нагнетании помогают сделать предложение точнее. С остальным поможем мы. Отвечаем в течение 1 рабочего дня.
Как вы оцениваете жидкость с частицами или газом?
Мы оцениваем тип, размер и содержание частиц, места износа деталей, а также источник и количество газа и изменение условий на входе. Затем EHIK рекомендует насос, материалы, защиту от износа и схему входа.
Какие данные о входе и минимальном расходе важны?
Давление на входе, температура жидкости, схема подачи и минимальный, нормальный и максимальный расходы влияют на всасывание, минимальный расход и нагрев. EHIK помогает определить их для предлагаемого насоса.
Можно ли при замене сохранить трубопроводы и основание?
Да, обычно существующие трубопроводы сохраняются. EHIK может изготовить фланцы под ваши трубы, чтобы подключить новый насос к тому же трубопроводу и продолжить работу. Пока все проекты замены EHIK соответствовали существующим трубопроводам заказчиков. Основание, привод и доступное пространство мы проверяем на объекте и подтверждаем, что можно сохранить.
Что EHIK может поставить для насосного проекта?
В зависимости от потребностей проекта EHIK поставляет насос без двигателя, комплектный агрегат или насосный модуль. Двигатель, привод и комплект подбираются по электроснабжению и подключениям объекта.
Каков срок поставки?
Большинство моделей есть на складе и отправляются после оплаты. Насосы без двигателя могут поставляться от 1 недели, стандартные агрегаты с двигателем и основанием — примерно за 4 недели. Если насоса нет на складе, поставка обычно занимает 20–60 дней, чаще около 30 дней, в основном из-за поставки двигателей, шкафов частотного привода или редукторов.
Какую гарантию предоставляет EHIK?
Гарантия на насосы EHIK составляет 12 месяцев эксплуатации или 18 месяцев с поставки — в зависимости от того, что наступит раньше.
Какие технические материалы можно получить после запроса?
По условиям эксплуатации и составу оборудования EHIK предоставляет рекомендации по подбору, рабочие характеристики, габаритные чертежи и техническую поддержку. Документы, оборудование и срок поставки подтверждаются в предложении. После получения рабочих данных мы направляем предложение и техническое решение в течение 3 рабочих дней для насосов или 5 рабочих дней для насосных модулей.
