Bơm ống Pitot cho cột áp cao, lưu lượng thấp

EHIK thiết kế và sản xuất bơm ống Pitot, còn gọi là bơm Pitot hoặc bơm vỏ quay, cho chất lỏng công nghiệp. Với dự án mới hay thay bơm, chúng tôi xem xét điều kiện vận hành và đề xuất bơm trục trần, bộ bơm hoàn chỉnh hoặc cụm bơm tích hợp trên bệ.

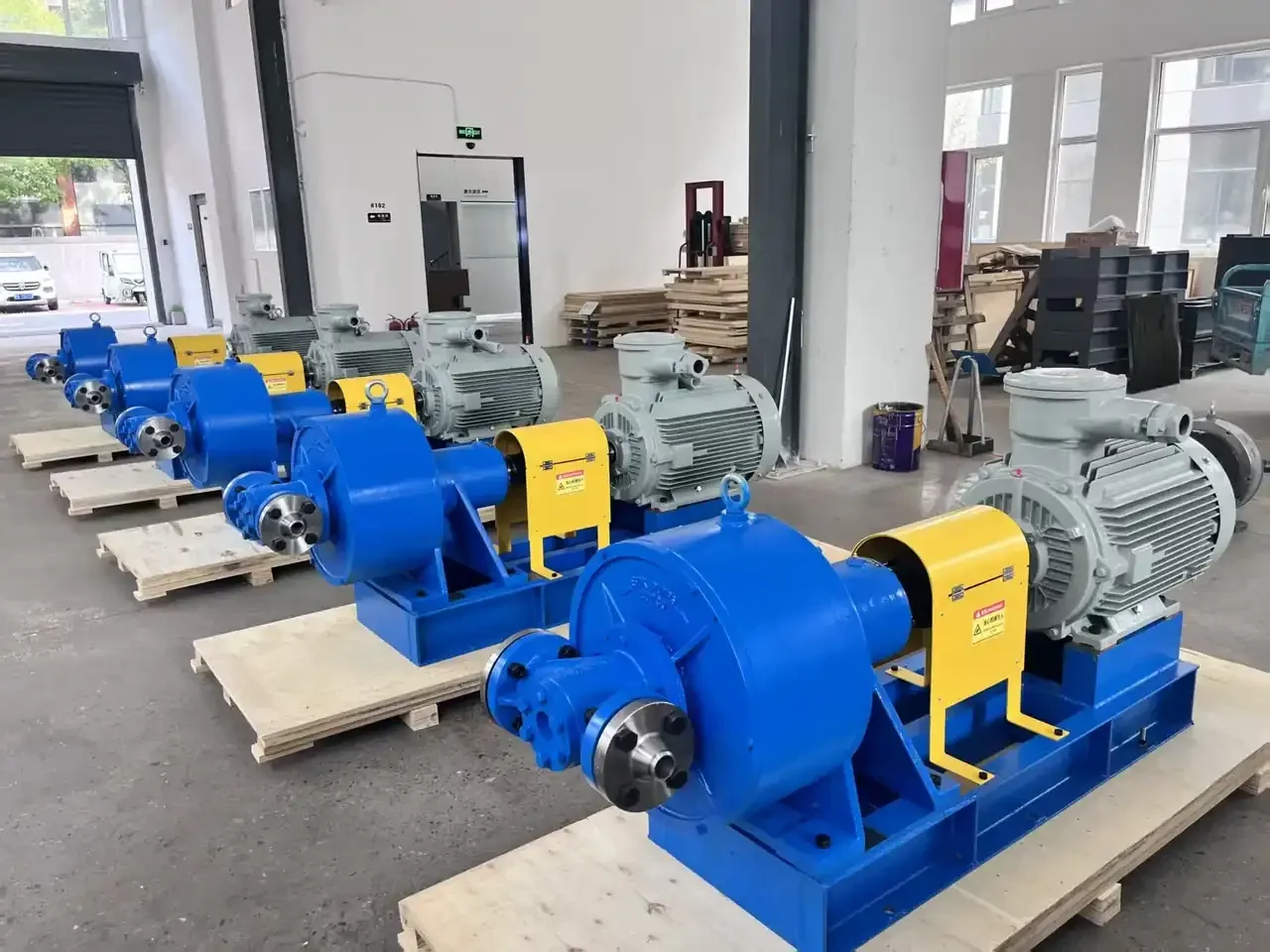

Bộ bơm ống Pitot EHIK với động cơ và tấm che khớp nối màu vàng bố trí trong nhà xưởng.
Bộ bơm ống Pitot EHIK với động cơ, tấm che khớp nối và tấm bệ.

Dải vận hành và lựa chọn

Để chọn bơm, EHIK xem xét chất lỏng, lưu lượng, áp suất hoặc cột áp và cách quy trình vận hành. Cách này dùng cho ứng dụng mới và thay bơm hiện có. Quý khách không cần chọn model trước, chỉ cần liên hệ EHIK.

Dải tiêu chuẩn

Dải lưu lượng tiêu chuẩn
0,05–100 m³/h Khoảng 0,22–440 US gpm
Cột áp tiêu chuẩn
Đến 1.050 m Khoảng 3.445 ft

Dải tùy chỉnh

Cột áp một cấp tùy chỉnh (sau đánh giá kỹ thuật)
Đến 1.500 m Khoảng 4.921 ft
Nhiệt độ chất lỏng
Đến 260 °C 500 °F
Độ nhớt
Đến 250 cSt Tốt nhất dưới 100 cSt
Tốc độ bơm
2.900–6.300 rpm Tùy theo mẫu bơm và bộ truyền động

EHIK chọn tổ hợp lưu lượng, cột áp, nhiệt độ và độ nhớt phù hợp với chất lỏng và điều kiện đầu vào.

Tổng quan các dòng bơm EHIK

Mỗi dòng gồm nhiều mẫu bơm và kích thước ống thu dòng (pickup tube). Hiệu năng được điều chỉnh bằng cách thay đổi tốc độ bơm hoặc ống thu dòng.

Vuốt hoặc dùng các mũi tên để xem tất cả các cột.

Dải thông số các dòng bơm EHIK
DòngLưu lượng đếnDải cột ápCông suất động cơBôi trơn ổ trục
1805,5 m³/h(khoảng 24,2 US gpm)40–220 m(khoảng 131–722 ft)1,5–4 kW(khoảng 2–5 hp)Mỡ
26012 m³/h(khoảng 52,8 US gpm)80–270 m(khoảng 262–886 ft)4–15 kW(khoảng 5–20 hp)Mỡ
260Gphiên bản cột áp cao của 26012 m³/h(khoảng 52,8 US gpm)80–420 m(khoảng 262–1.378 ft)3–22 kW(khoảng 4–30 hp)Mỡ
28030 m³/h(khoảng 132 US gpm)120–513 m(khoảng 394–1.683 ft)5,5–55 kW(khoảng 7–74 hp)Ngâm dầu
32030 m³/h(khoảng 132 US gpm)120–450 m(khoảng 394–1.476 ft)11–55 kW(khoảng 15–74 hp)Ngâm dầu
39058 m³/h(khoảng 255 US gpm)250–800 m(khoảng 820–2.625 ft)11–160 kW(khoảng 15–215 hp)Ngâm dầu
42070 m³/h(khoảng 308 US gpm)230–1.050 m(khoảng 755–3.445 ft)22–110 kW(khoảng 30–148 hp)Ngâm dầu
45020 m³/h(khoảng 88,1 US gpm)300–500 m(khoảng 984–1.640 ft)37–55 kW(khoảng 50–74 hp)Ngâm dầu

EHIK xác nhận model, tốc độ và ống thu dòng cho điều kiện vận hành, đồng thời cung cấp đường đặc tính.

Việc chọn bơm còn phụ thuộc nhiệt độ và độ nhớt chất lỏng, áp suất đầu vào, cách cấp chất lỏng, cùng hạt hoặc khí nếu có. Nếu quá trình thay đổi, chúng tôi cần lưu lượng và cột áp (hoặc áp suất) tối thiểu, bình thường và tối đa. EHIK giúp xác định các điều kiện này.

Bắt đầu dự án mới

Khi nào nên cân nhắc bơm ống Pitot

Với dự án mới, bắt đầu từ nhu cầu quá trình. Khi thay thế, bắt đầu từ vấn đề và ảnh hưởng đến sản xuất. Trong các tình huống dưới đây, nên so sánh bơm ống Pitot với các bơm phù hợp khác.

Cột áp cao ở lưu lượng tương đối thấp

Cân nhắc bơm ống Pitot khi quá trình cần cột áp cao nhưng không cần lưu lượng lớn. Dùng dải vận hành trên làm điểm bắt đầu, rồi kiểm tra đường đặc tính bơm, tính chất chất lỏng và điều kiện đầu vào.

Cấp chất lỏng êm, liên tục

Cấp liệu quá trình liên tục, phun và vệ sinh phù hợp với cấp bằng chuyển động quay, không có hành trình bơm qua lại. Kiểm tra độ ổn định áp suất và điều khiển toàn hệ thống, gồm khởi động, dừng và thay đổi nhu cầu.

Bảo trì lặp lại hoặc dừng ngoài kế hoạch

Sửa chữa thường xuyên là lý do để đánh giá lại bơm. Cho biết chi tiết hỏng, vị trí mài mòn và lịch sử sử dụng. Điều này giúp EHIK tìm nguyên nhân thực và chọn đúng bơm, vật liệu, phớt.

Độ tin cậy phớt khi áp suất đầu đẩy cao

EHIK đặt phớt cơ khí phía đầu vào, cách xa đầu đẩy áp suất cao. Nếu lo ngại vấn đề phớt, nên xem xét thiết kế này. Phớt và hệ thống hỗ trợ được chọn theo chất lỏng, nhiệt độ và áp suất đầu vào.

So sánh loại bơm
Loại bơmCách bơm và bộ phận mài mònỨng dụng phù hợp nhất
Ống PitotBơm quay liên tục. Bộ phận mài mòn: ống thu dòng, rôto, phớt và ổ trục.Cột áp cao ở lưu lượng thấp trong một cấp, với phớt ở phía đầu vào áp suất thấp.
Ly tâm nhiều cấpBơm quay liên tục. Bộ phận mài mòn: các cấp bánh công tác, khe hở bên trong, phớt và ổ trục.Lưu lượng lớn hơn ở cột áp cao.
PlungerBơm qua lại có xung; thường cần bộ giảm xung. Bộ phận mài mòn: plunger, van và bộ chèn.Áp suất rất cao, định lượng chính xác và chất lỏng nhớt.

So sánh mức tiêu thụ năng lượng thực tế cho cùng chất lỏng, lưu lượng, cột áp và giờ chạy, kể cả phương pháp điều khiển.

Cách bơm ống Pitot hoạt động

Hình cắt thể hiện buồng quay và ống thu dòng đứng yên bên trong bơm ống Pitot.
Nguyên lý hoạt động: buồng quay, ống thu dòng đứng yên và tuyến chất lỏng.

1. Làm chất lỏng chuyển động.

Chất lỏng vào buồng quay. Khi quay, buồng truyền năng lượng cho chất lỏng.

2. Thu áp suất qua ống thu dòng đứng yên.

Ống hướng vào dòng chất lỏng đang chuyển động. Nó thu chất lỏng và chuyển một phần vận tốc thành áp suất.

3. Cấp chất lỏng cho quá trình.

Ống đứng yên dẫn chất lỏng có áp đến đầu đẩy để cấp liên tục.

Buồng quay và ống thu dòng tạo thiết kế một cấp cho cột áp cao, không cần nhiều cấp bánh công tác. Do bơm liên tục, nó không có hành trình bơm như bơm tịnh tiến.

Xem bằng 3D cách bơm ống Pitot tạo áp suất ↗

Cấu hình và cung cấp

EHIK chọn bơm phù hợp chất lỏng và lắp đặt, rồi thống nhất thiết bị đi kèm.
Chi tiết và cụm thiết bị được xác định cùng nhau cho dự án.

Vật liệu theo chi tiết.

Vật liệu thường dùng cho bộ phận tiếp xúc chất lỏng là thép carbon, gang cầu, thép không gỉ 304 và 316. Cũng có thể dùng thép không gỉ duplex và vật liệu khác. Mỗi bộ phận được chọn theo tính chất hóa học chất lỏng, nhiệt độ và mài mòn. Ống thu dòng làm bằng thép không gỉ 17-4PH.

Ống thu dòng và lựa chọn chống mài mòn.

EHIK cung cấp ống thu dòng phủ lớp chịu mài mòn cho chất lỏng có hạt. Trên model phù hợp, mối nối ren lớn thay kết nối nhiều bu lông để gia cố chỗ gắn ống thu dòng. Chúng tôi xem xét chất lỏng, hạt và mài mòn trước khi đề xuất tùy chọn này.

Phớt và bộ truyền động.

EHIK chọn phớt cơ khí theo chất lỏng và nhiệt độ. Có các cấu hình phớt API; bơm có thể được cung cấp cùng hệ thống rửa phớt API, như Plan 52 hoặc Plan 53, được cấu hình cho dự án. Động cơ và bộ truyền động phù hợp yêu cầu vận hành và nguồn điện hiện trường, có điều khiển tốc độ nếu cần.

Bộ bơm có thể có hoặc không có cụm hỗ trợ phớt và súc rửa riêng, tùy chất lỏng và phớt. Khi lựa chọn, chúng tôi kiểm tra môi chất súc rửa, tiện ích và đầu nối hiện trường sẵn có.

Giao diện và bố trí.

Chúng tôi kiểm tra đầu nối hút và đẩy, khớp nối và tấm bệ, không gian lắp đặt và lối tiếp cận bảo trì. Khi thay thế, chúng tôi còn xem xét thiết bị và đường ống hiện có.

Năm ống thu dòng đặt cạnh nhau.
Ống thu dòng cho bơm ống Pitot EHIK.

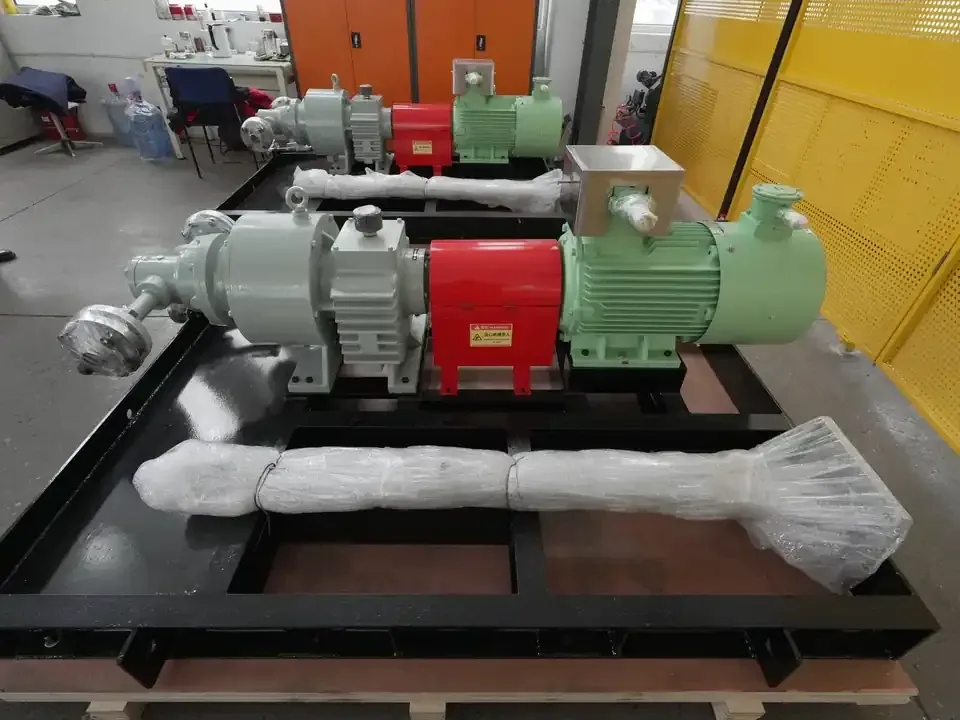

Hai bộ bơm EHIK với động cơ, tấm che khớp nối màu đỏ và đường ống được bảo vệ trên khung bệ, chờ giao hàng.
Bộ bơm EHIK chờ giao hàng.
Bộ bơm hoàn chỉnh EHIK trên bệ chung với hệ thống hỗ trợ và rửa phớt riêng.
Bộ bơm với cụm hỗ trợ phớt riêng.

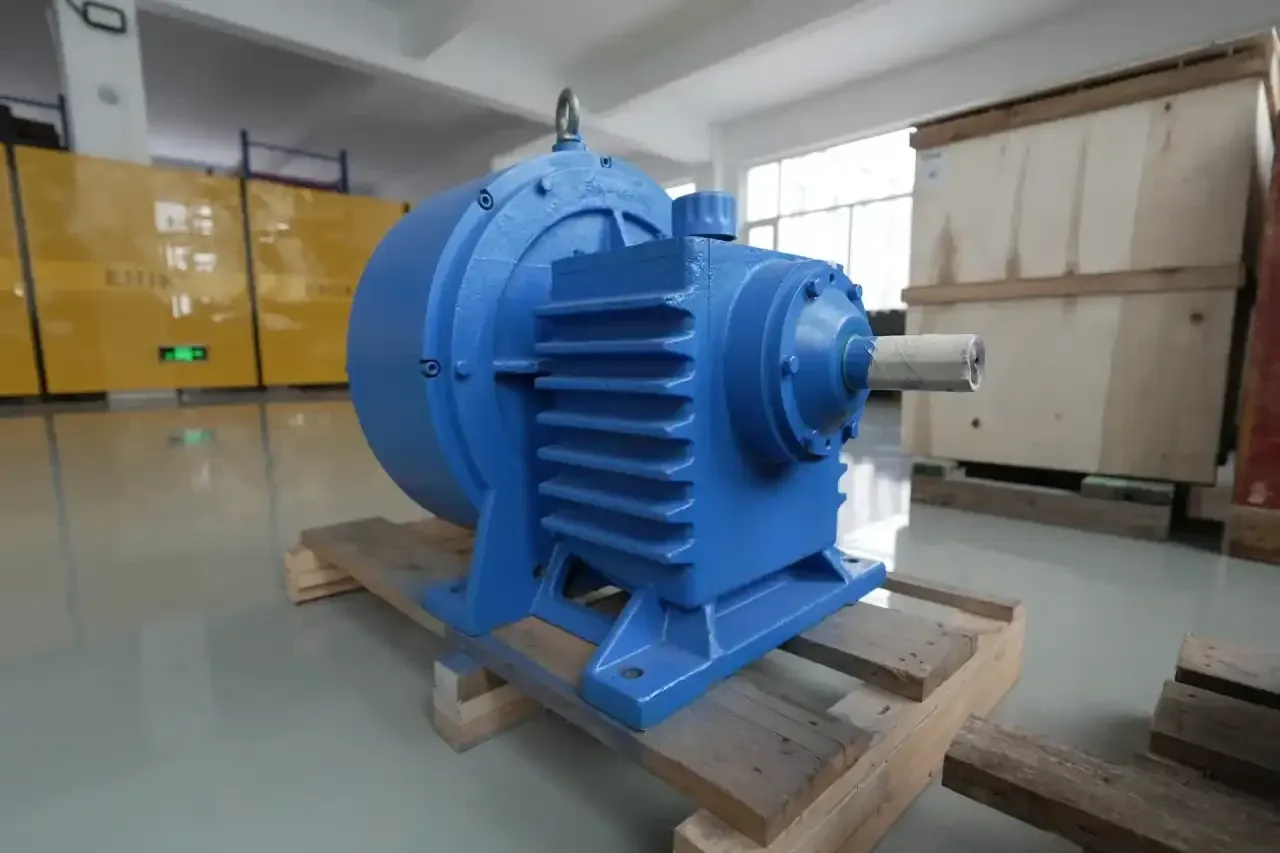

Cụm bơm ống Pitot EHIK với đầu trục lộ ra và không có động cơ.
Bơm trục trần EHIK được cung cấp không có động cơ.

Bơm trục trần

Bơm không gồm động cơ và tấm bệ chung. Dành cho nhà chế tạo thiết bị hoặc thay thế sau khi chúng tôi đánh giá.

Bơm ống Pitot EHIK, động cơ và tấm che khớp nối màu vàng trên tấm bệ chung.
Bộ bơm hoàn chỉnh với động cơ, tấm che khớp nối và tấm bệ.

Bộ bơm hoàn chỉnh

Bơm ống Pitot với động cơ, khớp nối, tấm che và tấm bệ, được cung cấp thành một cụm đồng bộ.

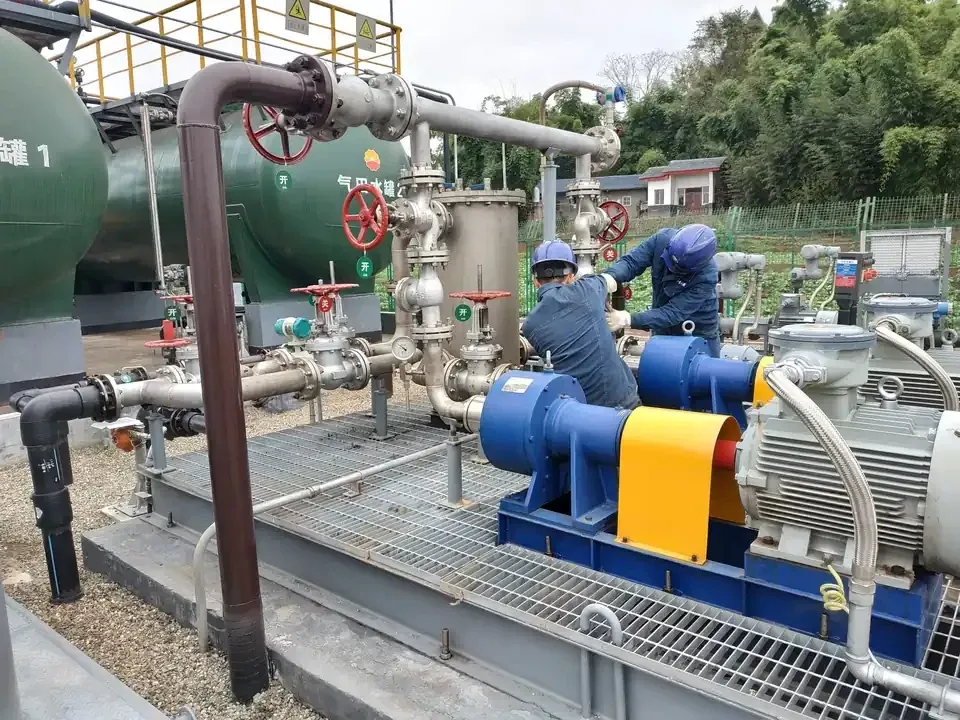

Cụm bơm lắp tại hiện trường với hai bơm ống Pitot, đường ống nối, van và thiết bị đo.
Cụm bơm lắp tại hiện trường với đường ống và thiết bị đo được nối.

Cụm bơm tích hợp trên bệ

Cụm bơm với đường ống, van, thiết bị đo và điều khiển, thiết kế theo quá trình và đầu nối hiện trường của quý khách.

Ống thu dòng

Cần phụ tùng thay thế cho bơm hiện có? Liên hệ EHIK để được hỗ trợ ống thu dòng. Chúng tôi giúp xác định đúng chi tiết và xác nhận độ phù hợp trước khi báo giá.

Liên hệ EHIK về bơm trục trần, bộ bơm hoàn chỉnh hoặc cụm bơm tích hợp trên bệ. Chúng tôi giúp xác nhận yêu cầu vận hành, lắp đặt và thiết bị đi kèm.

Ứng dụng công nghiệp và dự án thay bơm

Các dự án thực này cho thấy những lý do khác nhau để chọn hoặc thay bơm: vận chuyển dầu nhiễm bẩn, nước mỏ khí, cấp cho xưởng, rửa giếng và cấp liệu quá trình hóa chất.

Bơm và đường ống nối tại địa điểm vận chuyển dầu nhiễm bẩn Daqing Oilfield.
Lắp đặt bơm tại địa điểm vận chuyển dầu nhiễm bẩn Daqing Oilfield.

Vận chuyển dầu nhiễm bẩn tại Daqing Oilfield

Tại Daqing Oilfield, dầu có cặn và polymer khiến thiết bị chuyển cũ khó vận hành. Một bơm EHIK được lắp cho công việc này và chạy ổn định sau lắp đặt.

Thay bơm nhiều cấp tại xưởng metanol

Tại phân xưởng methanol của Daqing Oilfield Chemical Group, bơm nhiều cấp cũ bị xâm thực nghiêm trọng, thường mất mồi và cấp dòng không ổn định. Bơm EHIK thay thế năm 2009, và dòng cấp ổn định sau thay thế.

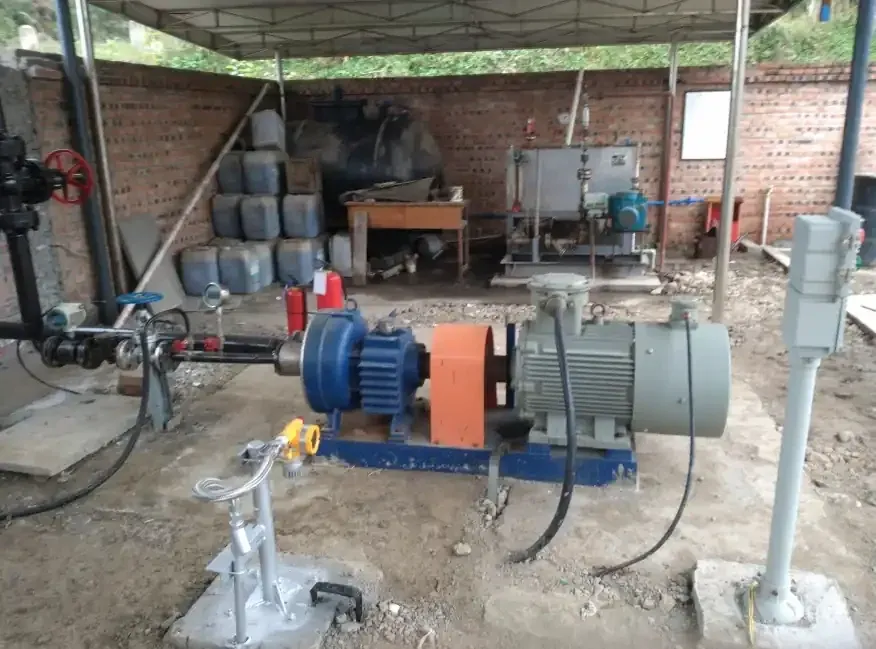

Bơm EHIK và đường ống tại giếng Wei 001-H1 sau khi thay năm 2014.
Lắp đặt bơm EHIK sau cải hoán năm 2014 tại giếng Wei 001-H1.

Ít điện năng hơn trên mỗi mét khối nước mỏ khí

Tại giếng Wei 001-H1, Khu vực vận hành Leshan ở Shunan Gas Mine của PetroChina, bơm EHIK thay bơm nhiều cấp năm 2014. Số đọc công tơ tại hiện trường cho thấy điện năng giảm 23,5% trên mỗi mét khối (khoảng 264 US gal) nước mỏ khí.

Hồ sơ dự án ghi nhận tiết kiệm khoảng USD 28.000 mỗi năm cho bảo trì.

Lắp đặt bơm ống Pitot dùng rửa giếng bằng nước nóng tại Longhupao Oilfield năm 2010.
Lắp đặt bơm ống Pitot dùng rửa giếng bằng nước nóng tại Longhupao Oilfield năm 2010.

Rửa giếng bằng nước nóng tại Longhupao Oilfield, Daqing

Tại Longhupao Oilfield, không đủ xe rửa giếng nên việc rửa bằng nước nóng bị chậm. Cụm bơm ống Pitot tích hợp trên bệ sau đó rửa hơn 100 giếng từ tháng Mười đến tháng Mười hai năm 2010.

Bơm ống Pitot và đường ống nối tại hệ thống cấp liệu thủy phân urê.
Bơm ống Pitot và đường ống nối tại hệ thống cấp liệu thủy phân urê.

Cấp liệu thủy phân urê

Tại đây, bơm ống Pitot EHIK cấp liệu cho quá trình thủy phân urê.

Câu hỏi thường gặp về lựa chọn và mua sắm

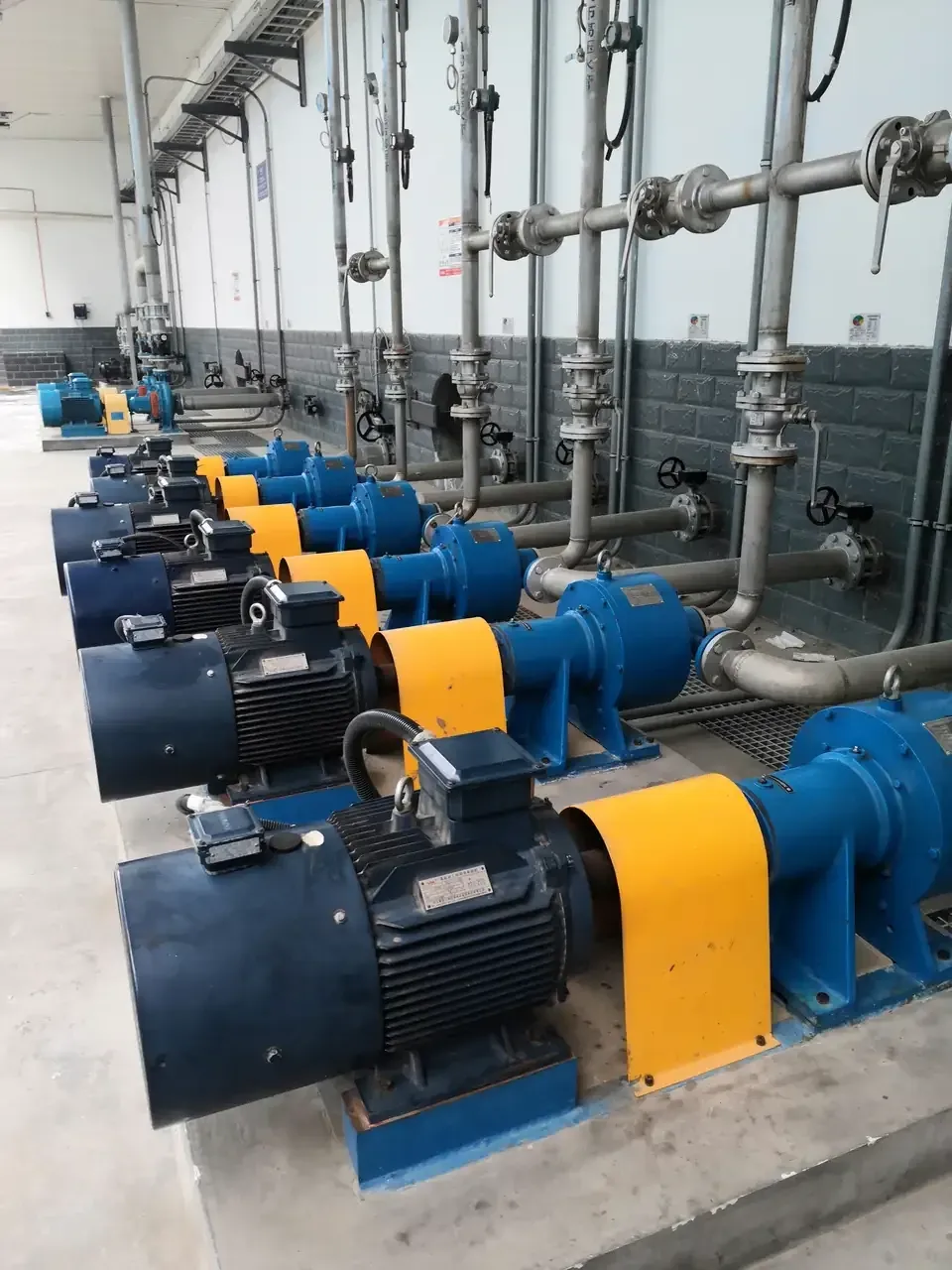

Bộ bơm ống Pitot nối với đường ống quá trình.
Tôi bắt đầu yêu cầu bơm như thế nào?

Liên hệ EHIK qua email, WhatsApp hoặc biểu mẫu yêu cầu. Nếu biết tính chất chất lỏng, lưu lượng và cột áp (hoặc áp suất), vui lòng cung cấp. NPSH khả dụng, áp suất đầu vào và áp suất đầu đẩy giúp báo giá chính xác hơn. Chúng tôi sẽ hỗ trợ phần còn lại. Chúng tôi phản hồi trong 1 ngày làm việc.

EHIK đánh giá chất lỏng chứa hạt hoặc khí như thế nào?

Chúng tôi xem loại, kích thước, hàm lượng hạt và vị trí chi tiết bị mài mòn. Chúng tôi cũng xét nguồn khí, lượng khí và thay đổi điều kiện đầu vào. Sau đó EHIK đề xuất bơm, vật liệu, lựa chọn chống mài mòn và bố trí đầu vào.

Thông tin đầu vào và lưu lượng tối thiểu nào quan trọng?

Áp suất đầu vào, nhiệt độ chất lỏng, bố trí nguồn cấp và lưu lượng tối thiểu, bình thường, tối đa đều ảnh hưởng đến điều kiện hút, lưu lượng tối thiểu và độ tăng nhiệt. EHIK giúp xác định các yếu tố này cho bơm đề xuất.

Bơm thay thế có dùng được đường ống và tấm bệ hiện có không?

Có, thường có thể giữ đường ống hiện có. EHIK có thể làm mặt bích bơm khớp đường ống để bơm mới nối cùng đường ống và quý khách tiếp tục vận hành. Đến nay, mọi dự án thay thế EHIK đều khớp đường ống hiện có của khách hàng. Với tấm bệ, bộ truyền động và không gian, chúng tôi kiểm tra hiện trường trước rồi xác nhận phần có thể giữ lại.

Hướng đầu vào và đầu ra có thể xoay để phù hợp với đường ống của quý khách, ví dụ xoay 90° hoặc 180°.

EHIK có thể cung cấp gì cho dự án bơm?

Theo thiết bị cần cho dự án, EHIK có thể cung cấp bơm trục trần, bộ bơm hoàn chỉnh hoặc cụm bơm tích hợp trên bệ. Động cơ, bộ truyền động và cụm thiết bị được chọn theo nguồn điện và kết nối hiện trường.

Thời gian giao hàng là bao lâu?

Phần lớn các mẫu có sẵn trong kho. Bơm trục trần có thể được gửi đi từ 1 tuần, còn bộ bơm hoàn chỉnh tiêu chuẩn gồm động cơ và bệ trong khoảng 4 tuần. Khi bơm không có sẵn, thời gian giao hàng thường là 20–60 ngày, phổ biến nhất khoảng 30 ngày, chủ yếu để chờ cung cấp động cơ, tủ biến tần hoặc hộp số.

Tôi có thể nhận thông tin kỹ thuật gì sau yêu cầu?

Theo điều kiện vận hành và thiết bị cần thiết, EHIK có thể tư vấn chọn bơm, đường đặc tính, bản vẽ kích thước và hỗ trợ kỹ thuật. Báo giá xác nhận tài liệu, thiết bị đi kèm và thời gian giao hàng. Sau khi nhận dữ liệu vận hành, chúng tôi gửi báo giá và đề xuất kỹ thuật trong 3 ngày làm việc cho bơm, hoặc 5 ngày làm việc cho cụm bơm tích hợp trên bệ.

Liên hệ EHIK về dự án bơm

Liên hệ EHIK cho dự án mới hoặc thay bơm. Nếu biết tính chất chất lỏng, lưu lượng và áp suất, vui lòng cung cấp. Chúng tôi hỗ trợ lựa chọn và cung cấp đường đặc tính, bản vẽ kích thước tổng thể, hỗ trợ kỹ thuật. Chúng tôi phản hồi trong 1 ngày làm việc.

Dự án mới

EHIK hỗ trợ chọn bơm trục trần, bộ bơm hoàn chỉnh hoặc cụm trên bệ cho hệ thống mới.

Bắt đầu dự án mới

Thay bơm

EHIK giúp hiểu vấn đề vận hành và tìm phương án thay phù hợp.

Trao đổi việc thay bơm

Gửi lưu lượng và cột áp

Cho chúng tôi biết lưu lượng, cột áp và chất lỏng. Chúng tôi phản hồi trong 1 ngày làm việc.
Chỉ bắt buộc điền tên hoặc công ty và email của quý khách.
Dùng biểu mẫu yêu cầu đầy đủ

Cần phụ tùng hoặc thời gian giao ngắn?

Quý khách cũng có thể gửi email info@ehikpumps.com hoặc nhắn cho chúng tôi trên WhatsApp +86 159 9881 1069.
