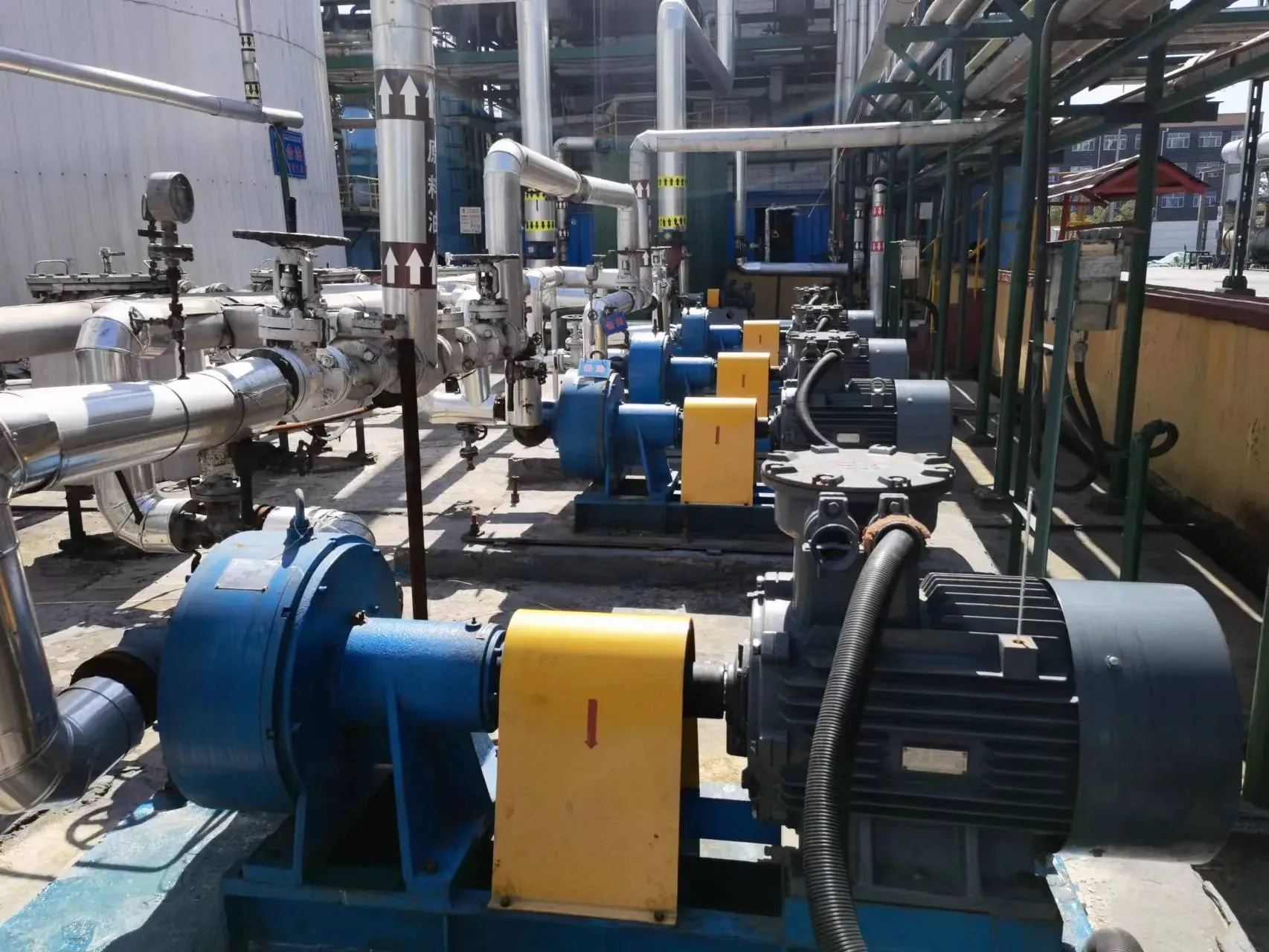

مجموعات مضخات أنبوب بيتو من EHIK مركبة في مصنع عمليات، مع مضخات زرقاء ومحركات وواقيات اقتران صفراء وأنابيب متصلة
مجموعات مضخات EHIK · تركيب ميداني

مشروعات مضخات أنبوب بيتو · منذ ⁦2004⁩

مضخات عالية الضغط بتدفق منخفض ووحدات ضخ متكاملة

تصمم EHIK وتصنع مضخات أنبوب بيتو ووحدات ضخ متكاملة على قاعدة مشتركة، مع خيارات مقاومة للتآكل الميكانيكي ومضخات في المخزون ودعم مباشر عند استبدال مضخة موجودة.

ارتفاع ضخ يصل إلى ⁦1,050 m⁩ (نحو ⁦3,445 ft⁩)⁦0.05–100 m³/h⁩ (نحو ⁦0.22–440 US gpm⁩)حتى ⁦260 °C⁩ (⁦500 °F⁩)

للمشروعات الجديدة واستبدال المضخات. نرد خلال يوم عمل واحد.

تصنيع واختبار من EHIK

  • منذ ⁦2004⁩مشروعات مضخات أنبوب بيتو
  • ⁦22⁩ براءة اختراعبراءات صينية لتصميمات المضخات وأنابيب الالتقاط وموانع التسرب ووحدات الضخ المتكاملة على قاعدة مشتركة
  • ⁦ISO 9001,⁩ ⁦14001⁩ & ⁦45001⁩إدارة معتمدة للجودة والبيئة والسلامة
  • اختبار كل مضخةتقرير اختبار على منصة الاختبار قبل الشحن

يشمل العملاء Cabot وBirla Carbon وOrion وBlack Cat Carbon Black وPetroChina وSinopec وVinda. شاهد الشهادات

⁦01⁩ / مزايا EHIK

لماذا تختار EHIK؟

استبدال القطع بوتيرة أقل. تكاليف تشغيل أقل. مضخات ووحدات ضخ من مورد واحد. استجابة سريعة ومدد توريد قصيرة.

خمسة أنابيب التقاط من EHIK بأحجام مختلفة، تظهر فتحات الدخول وأطراف التثبيت.
⁦01⁩

تآكل أقل. تغييرات أقل للأنبوب.

أنبوب الالتقاط (pickup tube) هو الجزء الرئيسي المعرّض للتآكل الميكانيكي، مثل حلقة التآكل في مضخة الطرد المركزي: عندما يتآكل، يُستبدل. للسوائل التي تحتوي على جسيمات صلبة، نقدم أنبوب التقاط بطبقة مقاومة للتآكل الميكانيكي تطيل عمره التشغيلي بدرجة كبيرة.

اسأل عن خيارات مقاومة التآكل الميكانيكي

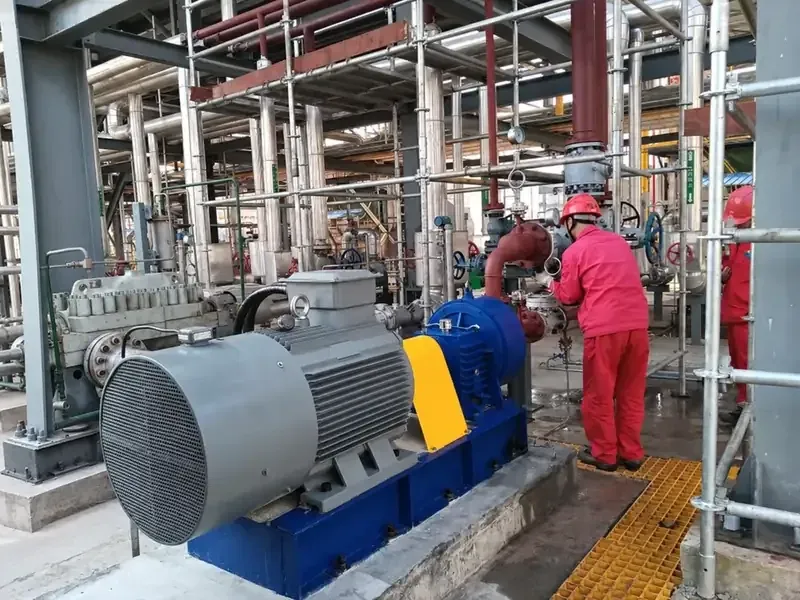

مجموعة مضخة EHIK مركبة خلال مشروع استبدال مضخة متعددة المراحل
⁦02⁩

خبرة مثبتة في استبدال المضخات

حلت مضخات EHIK محل مضخات طرد مركزي متعددة المراحل ومضخات مكبس غاطس، مع إصلاحات أقل بسبب التآكل الميكانيكي. وعند استبدال مضخة متعددة المراحل، نساعد أيضا في خفض استهلاك الطاقة مع الحفاظ على التدفق والضغط المطلوبين. تطابق الفلنجات المخصصة أنابيبك الحالية، فتتصل المضخة الجديدة مباشرة.

قارن بمضخة متعددة المراحل ↗ ناقش الاستبدال

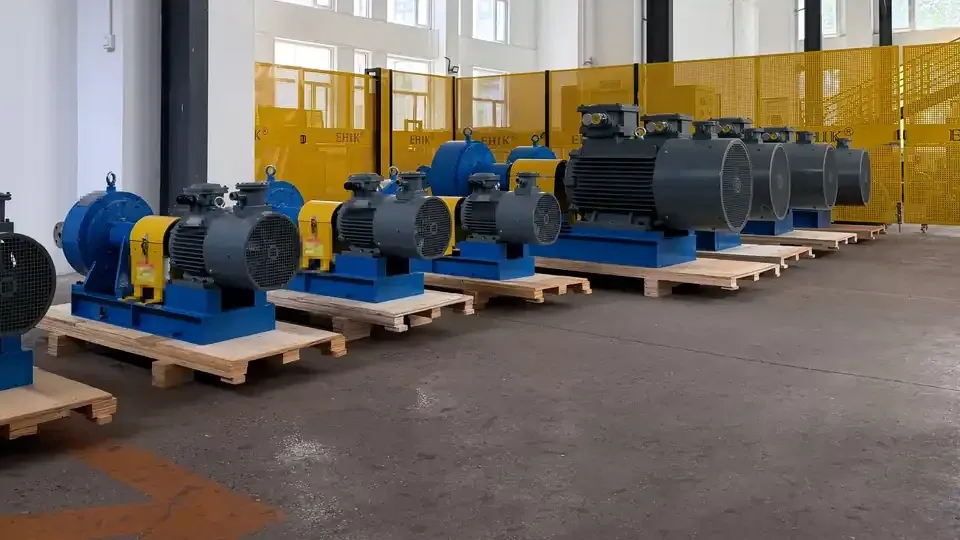

مجموعات مضخات EHIK مرتبة في صفوف في المصنع
⁦04⁩

استجابة سريعة. مدد توريد قصيرة.

نحتفظ بمضخات في المخزون ونقدم لك دعما فنيا مباشرا كي لا يتأخر مشروعك.

مضخات ذات عمود حر
بدءا من أسبوع واحد
مجموعات مضخات قياسية — تشمل المحرك والقاعدة
⁦4⁩ أسابيع
تحقق من المخزون ومدة التوريد

⁦02⁩ / الأداء والمزايا

أداء مضخة أنبوب بيتو

ضغط عال مع تدفق منخفض. توصيل سلس ومستقر. تصميم بسيط لخدمة طويلة.

ارتفاع ضخ عال في مرحلة واحدة

حقق ارتفاع ضخ يصل إلى ⁦1,500 m⁩ (⁦4,921 ft⁩) بتصميم مخصص أحادي المرحلة.

تدفق سلس ومستمر

تدفق مستقر بلا نبضات لتغذية العمليات والتزويد عالي الضغط.

آلية ضخ بسيطة

تولد حجرة دوارة وأنبوب التقاط ثابت ضغطا عاليا دون مراحل دافعات كثيرة.

عمر خدمة طويل وصيانة أقل

تقليل الأجزاء الهيدروليكية المعرضة للتآكل يعني إصلاحات أقل بسبب التآكل الميكانيكي وتشغيلاً أطول.

الطرازات القياسية

معدل التدفق
⁦0.05–100 m³/h⁩ (⁦0.22–440 US gpm⁩)
ارتفاع الطرد
حتى ⁦1,050 m⁩ (⁦3,445 ft⁩)
درجة حرارة التشغيل
حتى ⁦260 °C⁩ (⁦500 °F⁩)
لزوجة السائل
حتى ⁦250 cSt⁩ ⁧(الأفضل أقل من ⁦100 cSt⁩)⁩

نطاق الأداء المخصص

ارتفاع الضخ أحادي المرحلة
حتى ⁦1,500 m⁩ (⁦4,921 ft⁩)

تحدد EHIK نقطة التشغيل، أي التدفق وارتفاع الضخ، وفق متطلبات العملية.

استكشف مضخات أنبوب بيتو

سلاسل مضخات أنبوب بيتو

سبع سلاسل. تضم كل سلسلة عدة طرازات ومقاسات لأنبوب الالتقاط. يُضبط الأداء بتغيير سرعة المضخة أو أنبوب الالتقاط.

سلاسل مضخات أنبوب بيتو
السلسلةأقصى معدل تدفقنطاق ارتفاع الضخقدرة المحرك
180⁦5.5 m³/h⁩(نحو ⁦24.2 US gpm⁩)⁦40–220 m⁩(نحو ⁦131–722 ft⁩)⁦1.5–4 kW⁩(نحو ⁦2–5 hp⁩)
260⁦12 m³/h⁩(نحو ⁦52.8 US gpm⁩)⁦80–270 m⁩(نحو ⁦262–886 ft⁩)⁦4–15 kW⁩(نحو ⁦5–20 hp⁩)
260Gطراز 260 بارتفاع ضخ عالٍ⁦12 m³/h⁩(نحو ⁦52.8 US gpm⁩)⁦80–420 m⁩(نحو ⁦262–1,378 ft⁩)⁦3–22 kW⁩(نحو ⁦4–30 hp⁩)
280⁦30 m³/h⁩(نحو ⁦132 US gpm⁩)⁦120–513 m⁩(نحو ⁦394–1,683 ft⁩)⁦5.5–55 kW⁩(نحو ⁦7–74 hp⁩)
320⁦30 m³/h⁩(نحو ⁦132 US gpm⁩)⁦120–450 m⁩(نحو ⁦394–1,476 ft⁩)⁦11–55 kW⁩(نحو ⁦15–74 hp⁩)
390⁦58 m³/h⁩(نحو ⁦255 US gpm⁩)⁦250–800 m⁩(نحو ⁦820–2,625 ft⁩)⁦11–160 kW⁩(نحو ⁦15–215 hp⁩)
420⁦70 m³/h⁩(نحو ⁦308 US gpm⁩)⁦230–1,050 m⁩(نحو ⁦755–3,445 ft⁩)⁦22–110 kW⁩(نحو ⁦30–148 hp⁩)
450⁦20 m³/h⁩(نحو ⁦88.1 US gpm⁩)⁦300–500 m⁩(نحو ⁦984–1,640 ft⁩)⁦37–55 kW⁩(نحو ⁦50–74 hp⁩)

نؤكد الطراز والسرعة وأنبوب الالتقاط وفق ظروف التشغيل لديك.

اطّلع على منحنيات الأداء والتنزيلات

⁦03⁩ / طريقتان لبناء الحل المناسب

من المضخات المنفردة
إلى وحدات الضخ المتكاملة

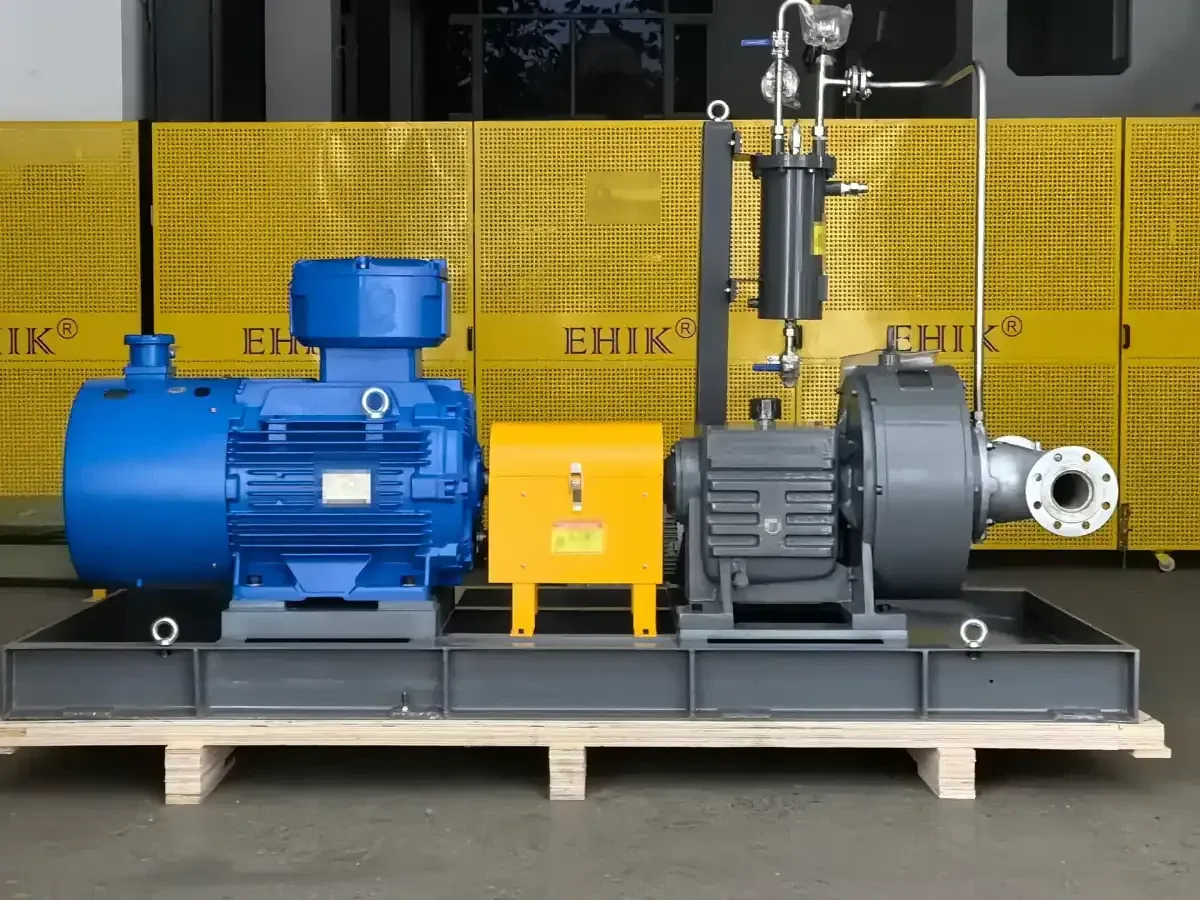

مجموعة مضخة EHIK كاملة مع المضخة والمحرك وواقي اقتران أصفر وقاعدة

مضخات أنبوب بيتو ومجموعات المضخات

اختر مضخة أو مجموعة مضخة بمحرك لعمليتك عالية الضغط ومنخفضة التدفق. نساعدك في اختيار الحجم والمواد والترتيب المناسب لسائلك وظروف تشغيلك.

استكشف مضخات أنبوب بيتو

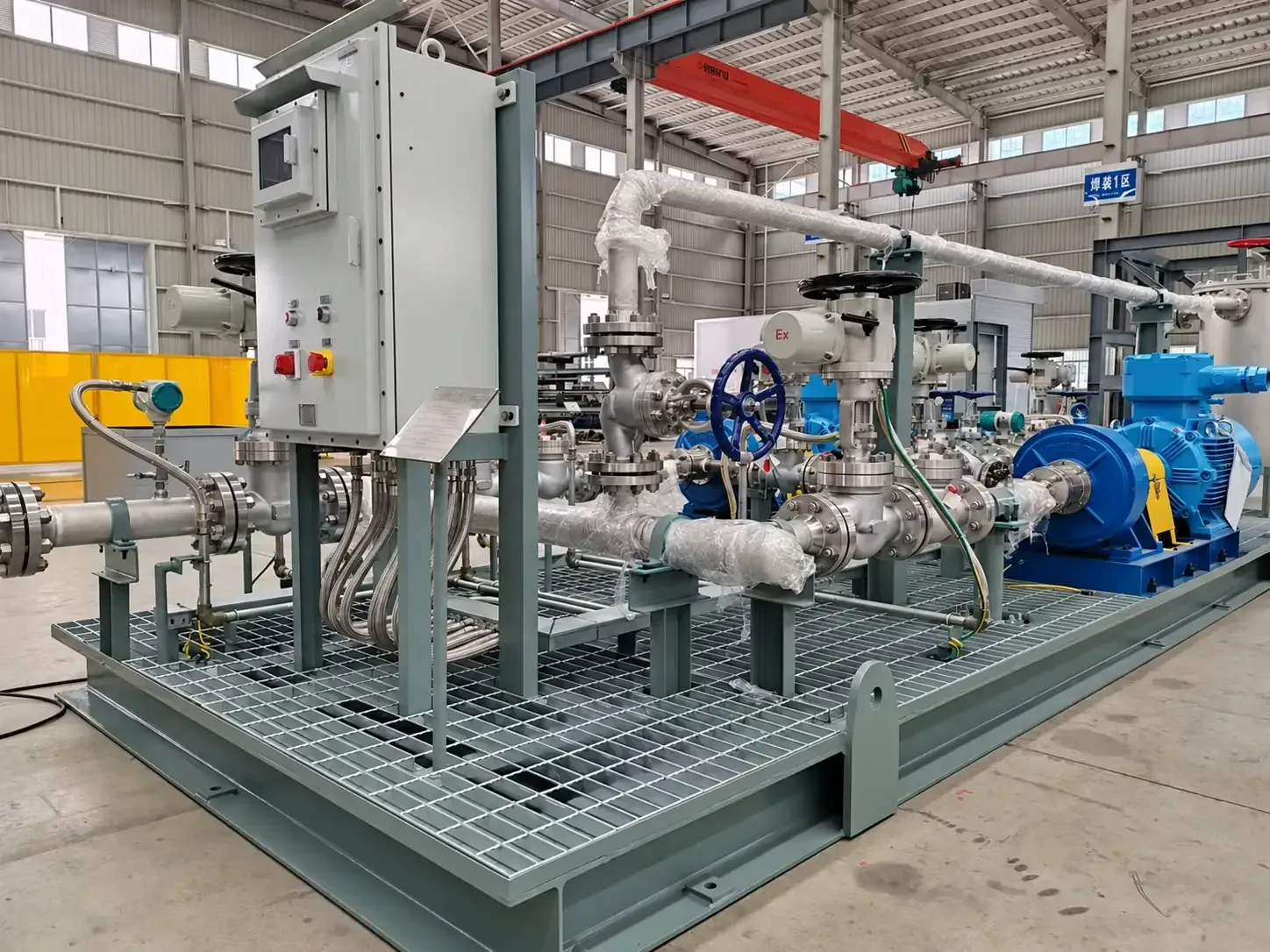

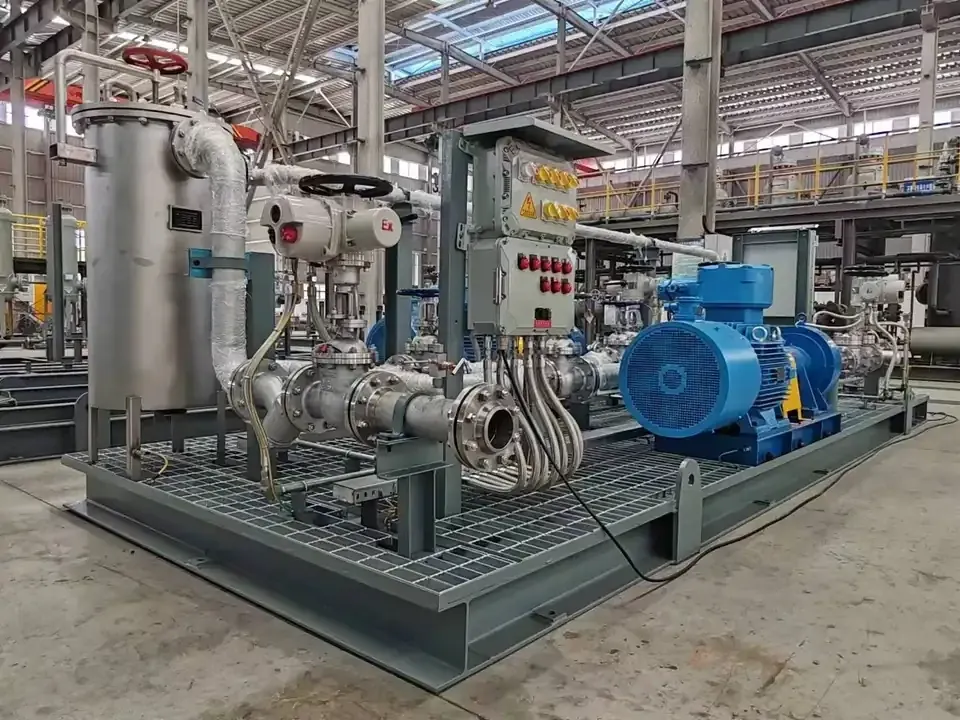

وحدة ضخ EHIK متكاملة كاملة تظهر خزانة التحكم والأنابيب والصمامات وأجهزة القياس ومجموعة المضخة والقاعدة المشتركة

وحدات ضخ متكاملة على قاعدة مشتركة

مضخات ومحركات وأنابيب وصمامات وأجهزة قياس وعناصر تحكم، كلها على قاعدة واحدة. توفرها EHIK كوحدة متكاملة واحدة لمشروعك.

استكشف وحدات الضخ المتكاملة

أنابيب الالتقاط

شاهد أنابيب الالتقاط لدينا، مع صور من ورشتنا. احصل على دعم الاستبدال مباشرة من EHIK.

استكشف قطع المضخات

هل تبحث عن بديل لمضخة Roto-Jet؟

يمكن لمضخات أنبوب بيتو من EHIK أن تحل محل مضخات Roto-Jet. الجزء الرئيسي القابل للاستبدال هو أنبوب الالتقاط؛ ويمكن تصنيع الأجزاء الأخرى اعتمادا على قطعتك القديمة أو رسوماتك. نلائم المضخة مع سائلك ومعدل التدفق والضغط.

ناقش الاستبدال

⁦04⁩ / طريقة مختلفة لتوليد الضغط

كيف تولد مضخة أنبوب بيتو
الضغط

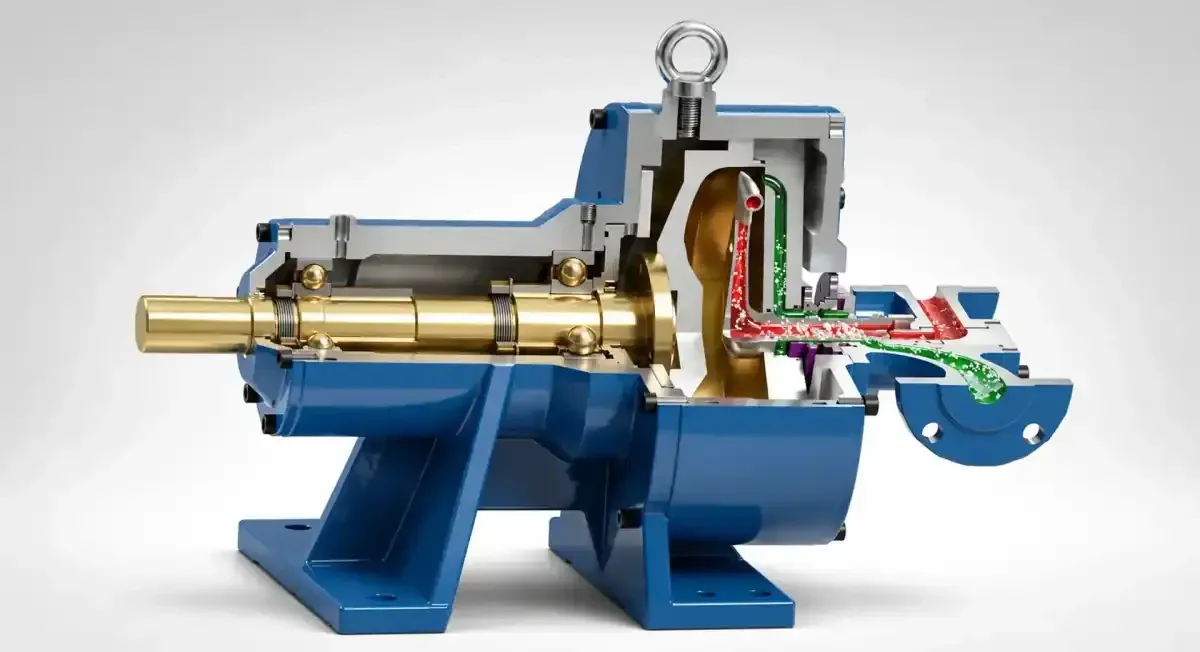

مقطع لمضخة أنبوب بيتو يظهر العمود والحجرة الدوارة وأنبوب الالتقاط الثابت
حجرة دوارة. أنبوب التقاط ثابت.
  1. يدخل السائل.

    يتدفق السائل إلى الحجرة الدوارة.

  2. تدور الحجرة.

    يسرع الدوران السائل ويولد الضغط.

  3. يوصل أنبوب الالتقاط السائل.

    يلتقط أنبوب الالتقاط الثابت السائل سريع الحركة، ويحول سرعته إلى ضغط إضافي ويدفعه إلى المخرج.

لأن الحجرة تدور باستمرار، يكون التدفق مستقرا بلا نبضات لتغذية العمليات والتزويد عالي الضغط.

استكشف تصميم المضخة

شاهد كيف تولّد مضخة أنبوب بيتو الضغط في عرض ⁦3D⁩ ↗

⁦05⁩ / النفط والغاز / المياه المصاحبة للإنتاج

ضخ المياه المصاحبة للإنتاج في الظروف الصعبة

مضخات أنبوب بيتو من EHIK وأنابيب في تركيب لمياه حقل الغاز في Shunan، الصين.
تركيب مضخات EHIK في Shunan، الصين، ⁦2024.⁩

تورد EHIK مضخات أنبوب بيتو ووحدات ضخ متكاملة على قاعدة مشتركة لنقل المياه المصاحبة للإنتاج وإعادة حقنها. نساعدك في ضخ السوائل المحتوية على الغاز والرمل والمواد المسببة للتآكل الكيميائي، مع إصلاحات أقل بسبب التآكل الميكانيكي وتدفق وضغط مستقرين.

للسوائل الكاشطة، تساعد خيارات EHIK المقاومة للتآكل الميكانيكي على إطالة عمر القطع، فتستبدلها بوتيرة أقل.

تواصل مع EHIK لدعم ضخ المياه المصاحبة للإنتاج.

ناقش استخدامك

استبدال مضخة متعددة المراحل في PetroChina · حقل غاز Shunan

بئر ⁦Kong 6⁩، منطقة تشغيل Zigong · الصين · ⁦2015⁩

⁦39.5%⁩ كهرباء أقل

للحجم نفسه من مياه حقل الغاز المضخوخة.

مضخة طرد مركزي متعددة المراحل في محطة بئر ⁦Kong 6⁩ قبل التعديل.
قبل: مضخة طرد مركزي متعددة المراحل
مضخة أنبوب بيتو من EHIK والأنابيب المرتبطة بها في محطة بئر ⁦Kong 6⁩ بعد التعديل في ⁦2015.⁩
بعد: مضخة أنبوب بيتو من EHIK

استبدلت EHIK مضخة الطرد المركزي متعددة المراحل في بئر ⁦Kong 6⁩ بمنطقة تشغيل Zigong في حقل غاز Shunan التابع لـ PetroChina. خفضت قدرة المحرك من ⁦90 kW⁩ (نحو ⁦121 hp⁩) إلى ⁦45 kW⁩ (نحو ⁦60 hp⁩). وأظهرت قراءات العدادات في الموقع كهرباء أقل بنسبة ⁦39.5%⁩ لنفس حجم مياه حقل الغاز. تعمل المضخة بثبات وتحتاج إلى إصلاحات أقل.

التوفير السنوي التقديري: نحو ⁦309,600 kWh⁩.

توفير نحو ⁦USD 20,000⁩ سنويًا في الصيانة (سجلات المشروع).

شاهد مشاريع استبدال المضخات في جميع مواقع حقل غاز Shunan الخمسة ↗

اعثر على حل ضخ لقطاعك

من تغذية العمليات إلى توفير المياه عالية الضغط، ابحث عن التطبيق الأقرب إلى تطبيقك.

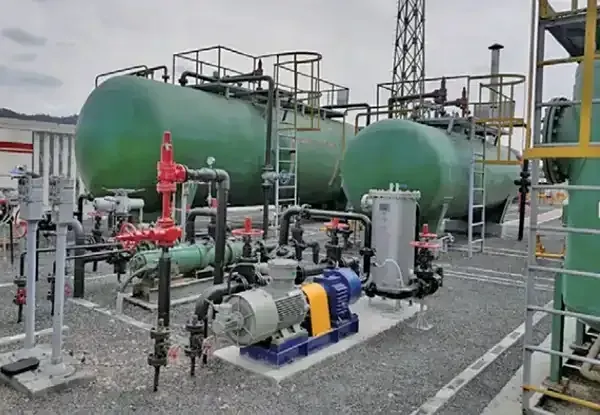

معدات ضخ EHIK في تركيب حقل غاز Moxi.

النفط والغاز

ضخ المياه المصاحبة للإنتاج وحقنها، بما يشمل السوائل التي تحتوي على غاز وجسيمات ومواد مسببة للتآكل.

استكشف النفط والغاز

هل لديك تطبيق مختلف؟ تواصل مع EHIK لاستكشاف حل للضخ.

تواصل مع EHIK
فريق ورشة EHIK يجمع مجموعات مضخات باستخدام أدوات، مع وحدات متعددة

⁦06⁩ / تعرف على الشركة المصنعة

مشروعات مضخات أنبوب بيتو منذ ⁦2004⁩

تقنية أنبوب بيتو هي محور تركيزنا. نطور حلولا للتطبيقات الصعبة عالية الضغط ومنخفضة التدفق.

نصمم ونصنع مضخات أنبوب بيتو ونجمع مجموعات المضخات وندمج وحدات ضخ كاملة للمشروعات الصناعية.

تعرف على EHIK نبذة عن الشركة · PDF, بالإنجليزية · عدد الصفحات: ⁦12⁩ · ⁦5.3⁩ MB

⁦39.5%⁩

استهلاك كهرباء أقل للحجم نفسه من المياه بعد استبدال مضخة متعددة المراحل

PetroChina · بئر ⁦Kong 6⁩ · ⁦2015⁩

اقرأ دراسة الحالة

⁦2⁩ وحدة ضخ إضافية

طُلبتا بعد ثلاث سنوات من التشغيل الناجح

PetroChina · Hotan، حقل نفط Tarim · ⁦2022–2025⁩

اقرأ دراسة الحالة

أكثر من ⁦100⁩ بئر

نُظفت بالماء الساخن بوحدة ضخ واحدة من EHIK

حقل نفط Longhupao · Daqing · ⁦2010⁩

اقرأ دراسة الحالة

⁦07⁩ / تعامل مباشرة مع EHIK

من اختيار المضخة إلى الدعم المستمر

اعمل مباشرة مع EHIK للحصول على مضخة جديدة أو بديلة أو قطع غيار أو خدمة. أخبرنا بما تحتاجه وسنساعدك.

  1. ⁦01⁩

    تواصل مع EHIK

    ناقش مع فريقنا مشروعا جديدا أو استبدال مضخة أو مشكلة تشغيل. إن كانت معروفة، أرفق خصائص السائل والضغط ومعدل التدفق المطلوبين.

  2. ⁦02⁩

    احصل على حل وعرض سعر

    نساعدك في اختيار مضخة أو وحدة ضخ، أو تخطيط استبدال، أو إيجاد القطع والخدمة التي تحتاجها. تحصل على عرض سعر ومدة توريد واضحين.

  3. ⁦03⁩

    التوريد والدعم المستمر

    تدعم EHIK مضختك بعد التسليم، من بدء التشغيل إلى قطع الغيار والإصلاحات. تشمل خدماتنا التشغيل الأولي في الموقع والدعم الفني عن بعد وتعديلات النظام.

كيف ندعمك

  • اختيار المضخة
  • استبدال المضخات وتعديلات النظام
  • قطع الغيار
  • الإصلاحات
  • التشغيل الأولي في الموقع
  • الدعم عن بعد

أرسل معدل التدفق وارتفاع الضخ

الأسئلة الشائعة

ما معدل التدفق وارتفاع الضخ اللذان تصل إليهما مضخة أنبوب بيتو من EHIK؟

تغطي الطرازات القياسية ⁦0.05–100 m³/h⁩ (⁦0.22–440 US gpm⁩) وارتفاع ضخ حتى ⁦1,050 m⁩ (⁦3,445 ft⁩) في مرحلة واحدة. ويمكن أن يصل تصميم خاص بمرحلة واحدة إلى ⁦1,500 m⁩ (⁦4,921 ft⁩). وفوق نحو ⁦100 m³/h⁩ (⁦440 US gpm⁩) تكون المضخة متعددة المراحل عادةً الخيار الأفضل.

هل المضخات متوفرة في المخزون، وما سرعة حصولي على عرض السعر؟

معظم الطرازات القياسية متوفرة في المخزون. يمكن شحن المضخات ذات العمود الحر خلال أسبوع واحد فقط، ومجموعات المضخات القياسية مع المحرك والقاعدة خلال ⁦4⁩ أسابيع. بعد استلام بيانات التشغيل، نرسل عرض السعر والمقترح الفني خلال ⁦3⁩ أيام عمل للمضخات، أو ⁦5⁩ أيام عمل لوحدات الضخ المتكاملة.

هل يمكنني طلب المضخة وحدها؟

نعم. يمكنك طلب مضخة ذات عمود حر، أو مجموعة مضخة مع محرك وقاعدة، أو وحدة ضخ كاملة مع الأنابيب والصمامات والأجهزة ونظام التحكم.

هل يمكن لمضخة EHIK أن تحل محل مضختي متعددة المراحل أو مضخة المكبس الغاطس أو مضخة Roto-Jet؟

نعم، في كثير من التطبيقات عالية الضغط ومنخفضة التدفق. أرسل بيانات تشغيل مضختك الحالية، وسنتحقق من ملاءمة مضخة أنبوب بيتو لظروفك ونطابق الفلنجات مع أنابيبك.

ما المعلومات التي تحتاجونها لإعداد عرض السعر؟

السائل ودرجة حرارته ووجود جسيمات صلبة أو غاز فيه؛ ومعدل التدفق؛ وضغط الخروج أو ارتفاع الضخ. ويجعل ضغطُ الدخول وNPSHa، إن كانا معروفين لديك، الاختيارَ أدق.

ماذا لو كان السائل يحتوي على جسيمات صلدة؟

أنبوب الالتقاط هو الجزء الرئيسي المعرض للتآكل الاحتكاكي. للسوائل التي تحتوي على جسيمات صلدة، نوفر أنبوب التقاط مطلياً مقاوماً للتآكل الاحتكاكي يدوم أطول بكثير. اذكر طبيعة الجسيمات في استفسارك.

⁦08⁩ / ابدأ التواصل

لنحل مشكلة الضخ لديك

أخبرنا بما تحتاج إلى ضخه، أو بما يحدث من مشكلات في مضختك الحالية. يساعدك فريقنا في اختيار حل وإعداد عرض سعر.

تواصل معنا مباشرة. إن كانت معروفة، أرفق خصائص السائل والضغط ومعدل التدفق المطلوبين. يمكننا استكمال التفاصيل الأخرى معا.
