حلول ضخ متكاملة

وحدات ضخ متكاملة على قواعد لـ
لعمليات النفط والغاز البعيدة

ضخ لا يحتاج إلى صيانة ويعمل دون حضور مشغل. تجمع EHIK المضخة والأنابيب والتحكم الآلي في وحدة جاهزة للتوصيل لنقل المياه وإعادة الحقن وتنظيف الآبار.

ناقش وحدة ضخ متكاملة على قاعدة
وحدة ضخ EHIK مع وعاءين رأسيين ومضخة زرقاء وأنابيب متصلة وخزانة تحكم.
وحدة متكاملة واحدة: المضخة والأوعية والصمامات والأنابيب وعناصر التحكم.

عمل أقل في الموقع

لا حاجة إلى أساس خرساني مخصص أو مسامير إرساء. ضع الوحدة ووصل الأنابيب والطاقة وابدأ الضخ.

التشغيل دون طاقم محلي

وحدات لا تحتاج إلى صيانة مع تحكم آلي يعتمد على المستوى للتشغيل دون حضور مشغل في المواقع البعيدة.

انقل. أعد التوصيل. أعد الاستخدام.

عندما تتغير احتياجات الحقل، انقل الوحدة بأكملها. تبقى المضخة ومعدات دعمها معا.

قاعدة واحدة. معدات متصلة.

يوضح تخطيط ⁦3D⁩ كيفية تركيب المضخات والأوعية والأنابيب والصمامات وعناصر التحكم معا على قاعدة واحدة.

تخطيط ثلاثي الأبعاد لوحدة ضخ EHIK مع مضخات وأوعية وأنابيب متصلة وخزائن تحكم على قاعدة مشتركة.
مثال لتخطيط وحدة ضخ EHIK · نموذج ⁦3D⁩ · انقر للتكبير
  1. المضخة والمحرك

    وحدة الضخ في قلب المنظومة.

  2. الأوعية

    أوعية العمليات مدمجة في تخطيط وحدة الضخ.

  3. الأنابيب والصمامات

    مسارات تدفق متصلة وصمامات تشغيل.

  4. لوحة التحكم

    عناصر تحكم الوحدة مرتبة بجانب المعدات.

  5. قاعدة مشتركة لوحدة الضخ

    هيكل واحد يحمل المعدات المجمعة.

الوحدة المتكاملة

مورد واحد.
وحدة ضخ كاملة.

تُجمع المضخة والمعدات المساعدة قبل وصولها للموقع. تتفق مع مورد واحد على المعدات المشمولة ومجموعة واحدة من نقاط التوصيل.

مصمم وفق سائلك وعمليتك

تستخدم وحدات ضخ EHIK للضخ عالي ارتفاع الضخ ومنخفض التدفق في نقل مياه حقول الغاز وإعادة الحقن وتنظيف الآبار بالمياه الساخنة.

لمياه حقول الغاز، نراعي أيضا H₂S و CO₂ والكلوريدات والأملاح المكونة للقشور والمواد الصلبة ودرجة حرارة التشغيل، وليس التدفق والضغط فقط.

المضخة والمحرك

مضخة أنبوب بيتو ومحرك واقتران وواق مختارة للتدفق والضغط ومصدر الطاقة المتاح لديك.

الأنابيب والصمامات

أنابيب الوحدة وصمامات التشغيل والتوصيلات مرتبة وفقا لسائلك وعمليتك.

أجهزة القياس وعناصر التحكم

أجهزة قياس ولوحات تحكم وتحكم في السرعة المتغيرة وإشارات تشغيل للتشغيل الآلي.

القاعدة ومعدات الدعم

قاعدة مشتركة مع أوعية أو معدات دعم مانع التسرب أو حاوية تناسب العملية والموقع.

تجمع مجموعة المضخة المضخة والمحرك. وتجمع وحدة الضخ معدات دعم العملية وعناصر التحكم حولهما.

مضختا أنبوب بيتو من EHIK على منصة مشتركة مع أنابيب وصمامات وأجهزة قياس متكاملة.
وحدة ضخ مع أنابيب وصمامات وأجهزة قياس متكاملة.

تقنية مضخات EHIK في القلب

تصمم EHIK وتصنع مضخة أنبوب بيتو التي تشكل قلب الوحدة المتكاملة على قاعدة. تلائم أنابيب الالتقاط ⁦(pickup tube)⁩ المقاومة للتآكل الاحتكاكي ووصلتها الملولبة الكبيرة السوائل الصعبة.

استكشف مكونات المضخة

التحكم وتكامل العملية

تشغيل آلي
للمواقع البعيدة.

واصل الضخ دون مشغل في الموقع. تشمل الوحدة عناصر التحكم والمعدات معا.

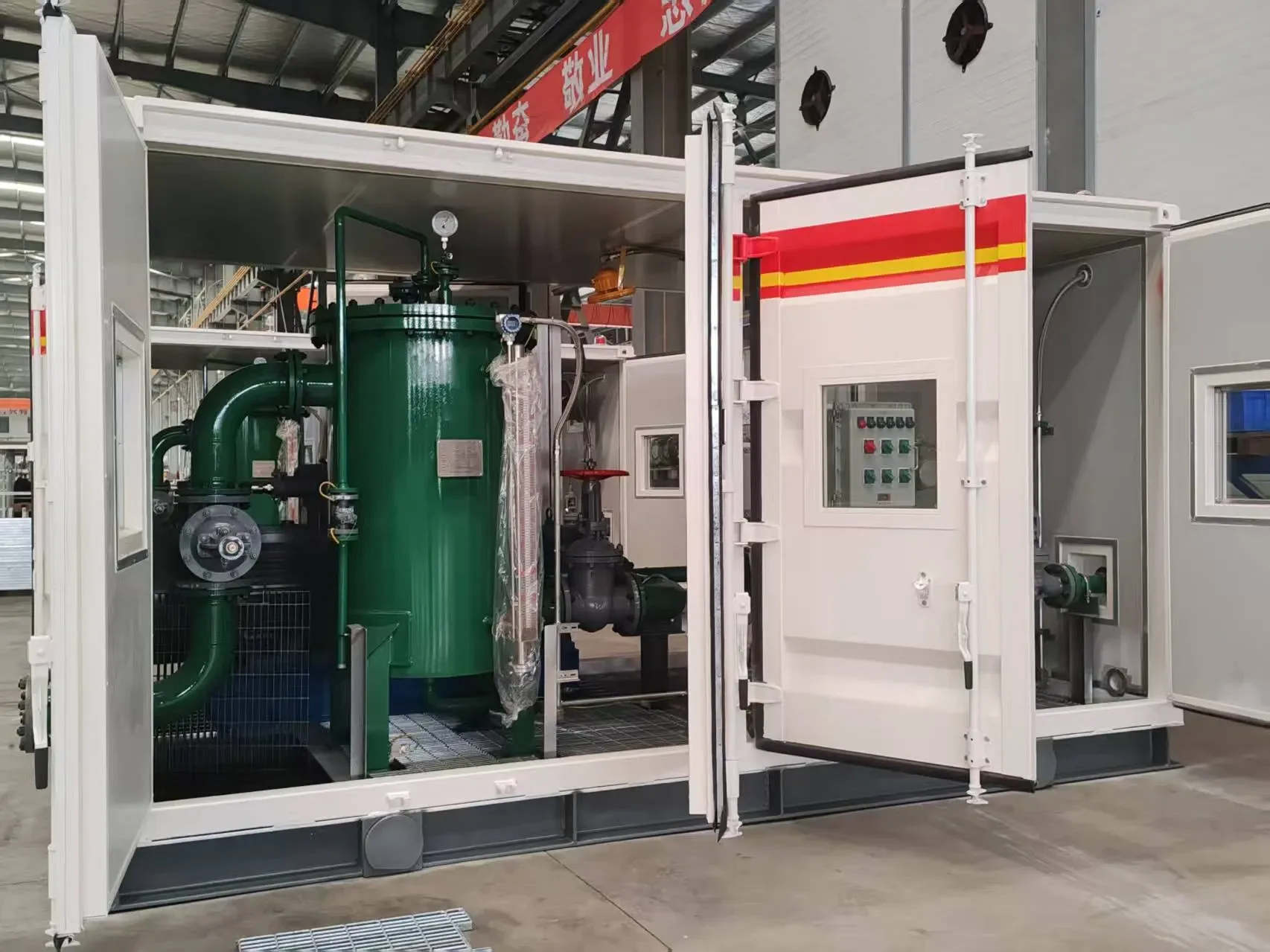

حاوية EHIK مفتوحة مع وعاء أخضر ومقياس ضغط وأجهزة قياس وصمامات ولوحة تحكم.
داخل الوحدة الآليةوعاء وأجهزة قياس وصمامات ولوحة تحكم داخل الحاوية.
التحكم في السرعة المتغيرة
اضبط سرعة المضخة لتلائم التدفق والضغط المطلوبين.
بدء التشغيل والإيقاف حسب المستوى
بدء التشغيل عند المستوى المرتفع للسائل والإيقاف عند المستوى المنخفض للتشغيل دون حضور مشغل.
متصلة بعمليتك
تضبط حدود التشغيل ووظائف الحماية وإشارات المصنع وفقا لعمليتك.

ضُخ لفترة أطول وخفّض ذروة التدفق.

إذا نقلت السائل في دفعات قصيرة، فقد تكون ذروة التدفق مرتفعة. يمكن لضخ الحجم نفسه خلال ساعات أكثر أن يقلل ذروة التدفق والضغط الخلفي في خط الأنابيب.

وحدات الغاز والسائل

تعامل مع السائل.
قلل تنفيس الغاز.

ينفصل الغاز والسائل في الأوعية. يمر السائل عبر المضخة بينما يتبع الغاز مسارا منفصلا. يلتقي التياران مجددا عند الطرد، مما يقلل كمية الغاز التي تحتاج إلى التنفيس.

تصور العملية لوحدة غاز وسائل. يعتمد الاختيار على محتوى الغاز وخصائص السائل وضغط التشغيل.

المشروعات الميدانية والطلبات المتكررة

مصممة للميدان.
اختيرت مجددا.

تركيب صحراوي تلاه طلب متكرر. أنظمة مياه حقول الغاز قيد التشغيل. حل عملي لنقص شاحنات تنظيف الآبار.

استخدامات مختلفة وتركيبات فعلية.

من نقل المياه إلى تنظيف الآبار

تظهر هذه المشروعات كيف تعمل الوحدة في العمليات الفعلية، وليس شكل المعدات فقط.

تركيب حقل غاز Shunan مع مضخات EHIK زرقاء وأوعية وصمامات وأجهزة قياس.

حقل غاز Shunan · ⁦2024⁩

نقل مياه حقول الغاز

تتكامل مضخات EHIK مع أنابيب الحقل والصمامات وأجهزة القياس لنقل مياه حقول الغاز. يمكنك هنا رؤية كيفية اتصال المضخات ببقية نظام العملية.

في الصورة: مضخات ومحركات وأنابيب متصلة وصمامات سهلة الوصول في حقل غاز عامل.

مضخة EHIK مستخدمة لتنظيف الآبار بالمياه الساخنة في حقل نفط Longhupao في ⁦2010.⁩

حقل نفط Longhupao، Daqing · ⁦2010⁩

واصل تنظيف الآبار

لم تكن شاحنات تنظيف الآبار كافية، وكان أكثر من ⁦100⁩ بئر ينتظر الغسل الساخن. تولت وحدة ضخ EHIK العمل بدلا منها، ونظفت أكثر من ⁦100⁩ بئر بين أكتوبر وديسمبر ⁦2010.⁩

الفوائد التشغيلية المسجلة

بالمقارنة مع شاحنة غسل ساخن بمضخة مكبس غاطس، تبين سجلات مشروع ⁦2010⁩ وقودا أقل بمقدار ⁦30⁩ لترًا (نحو ⁦7.9 US gal⁩) لكل بئر و شخصين أقل في الطاقم— سائق ومشغل مضخة.

⁦5–20 m³/h⁩ (نحو ⁦22–88.1 US gpm⁩)التدفق
⁦3–5 MPa⁩ (نحو ⁦435–725 psi⁩)الضغط
⁦37 kW⁩ (نحو ⁦50 hp⁩)قدرة المحرك
تركيب حقل Moxi مع مضخات EHIK متعددة وأنابيب مشتركة.
منطقة تطوير Moxi · ⁦2019⁩خدمة مياه حقل الغاز. مجموعات مضخات متعددة وأنابيب مشتركة مرتبة معا على منصة التركيب.
تركيب Chuanzhong في ⁦2024⁩ مع مضخة EHIK وصمامات وأجهزة قياس ووعاء تحت مظلة في الموقع.
منجم النفط والغاز Chuanzhong · ⁦2024⁩خدمة مياه حقل الغاز. يجمع الترتيب الميداني المضخة والوعاء وصمامات التشغيل وأجهزة القياس تحت مظلة في الموقع.
رافعة ترفع وحدة ضخ EHIK متكاملة على قاعدة، مع وعاءين ذوي جزء علوي أصفر وأنابيب وخزانة تحكم، إلى شاحنة.
Zhongyuan Oilfield · ⁦2024⁩وحدة ضخ متكاملة على قاعدة مجهزة بأوعية وأنابيب وخزانة تحكم، محملة للتسليم.
حزمة ضخ مغلقة تحمل علامة EHIK داخل الورشة، وتظهر مجموعة المضخة عبر باب مفتوح.
حزمة EHIK مغلقة · ⁦2026⁩حزمة مغلقة داخل الورشة قبل التسليم. تقع مجموعة المضخة والأنابيب داخل الغلاف.

التركيب والدعم الهندسي

جاهزة للتوصيل.
مصممة وفقا لموقعك.

لا حاجة إلى أساس خرساني مخصص أو مسامير إرساء. ضع الوحدة الكاملة ووصل أنابيب العملية ومصدر الطاقة وابدأ التشغيل.

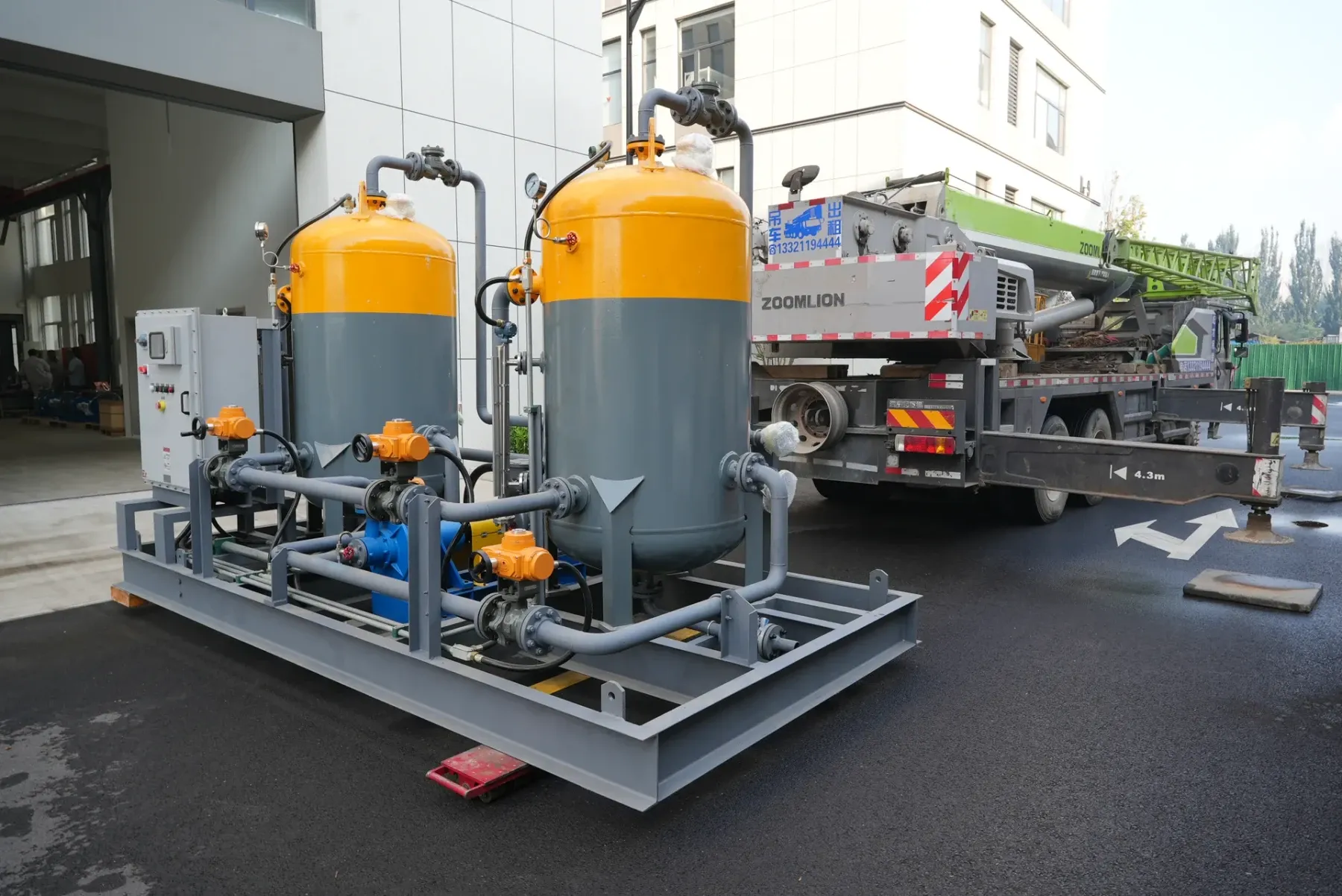

وحدة ضخ EHIK كاملة على عربات نقل، مع وعاءين وأنابيب متصلة ورافعة متحركة بجانبها.
وحدة ضخ كاملة على عربات نقل، مع معدات رفع بجانبها.

مصممة للنقل وإعادة الاستخدام

انقل الوحدة.
حافظ على الاستثمار.

انقل المضخة ومعدات الدعم معا مع تغير احتياجات الموقع. أعد استخدام الوحدة المتكاملة في تركيب آخر.

افصل. أعد التهيئة. أعد التوصيل.
تتيح نقاط التوصيل المخططة فصل الأقسام أو إعادة ترتيبها أو توصيلها بالتوازي عندما يتغير الموقع.
أبق المعدات معا
تحمل القاعدة المشتركة المضخة وأنظمة الدعم كوحدة واحدة. أعد توصيل أنابيب العملية والطاقة في الموقع التالي.
⁦01⁩

توصيلات العملية

مواضع الدخول والخروج وأحجام الأنابيب وظروف السحب والمعدات التي ستبقى في الموقع.

⁦02⁩

الطاقة والإشارات

مصدر الطاقة المتاح ومتطلبات المحرك ونظام القيادة والتحكم الآلي وتوصيلات إشارات المصنع.

⁦03⁩

المساحة والوصول

أبعاد الوحدة والبنية ذات الإطار المفتوح أو داخل الحاوية ومساحة الوصول للرفع والتوصيلات للنقل المستقبلي.

إطار مفتوح أو حاوية، وفقا للموقع

تواصل مع EHIK بشأن مشروعك

ابدأ التواصل. تساعد EHIK في تحديد الوحدة المناسبة لتطبيقك. نرد خلال ⁦1⁩ يوم عمل.

تساعد EHIK في توضيح متطلباتك

  • خصائص السائل ودرجة الحرارة والغاز والمواد الصلبة
  • التدفق والضغط وظروف السحب
  • توصيلات الموقع ومصدر الطاقة وتخطيط التركيب
  • المعدات المطلوبة ومتطلبات التسليم والموقع

احصل على رد هندسي من EHIK

  • اختيار المضخة ومنحنيات الأداء
  • رسومات الأبعاد وقائمة محددة بالمعدات
  • متطلبات التوصيل والدعم الفني
  • عرض سعر وجدول تسليم للوحدة المختارة

نقدم أيضا التشغيل الأولي في الموقع والدعم عن بعد وقطع الغيار والإصلاحات.

ناقش وحدة ضخ متكاملة على قاعدة

تخطيط وحدتك

أسئلة شائعة حول وحدات الضخ المتكاملة

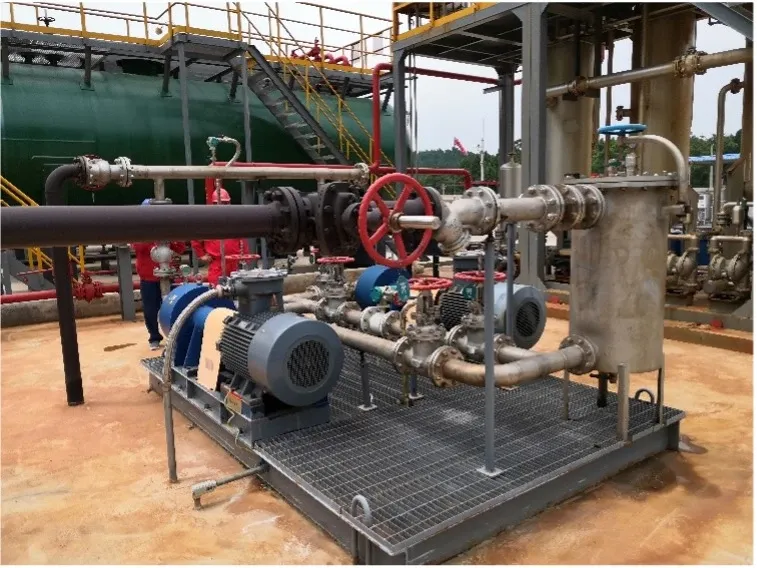

وحدة ضخ ميدانية من EHIK مع محركي مضختين ووعاء رأسي وصمامات وأنابيب متصلة.
معدات ميدانية على قاعدة مشتركة: مضخات ووعاء وأنابيب وصمامات.
هل تحتاج الوحدة إلى أساس خرساني أو مسامير إرساء؟

لا. لا تحتاج الوحدة الكاملة إلى أساس خرساني مخصص أو مسامير إرساء. ضع الوحدة في موقعها ووصل أنابيب العملية ومصدر الطاقة.

هل تستطيع وحدة EHIK العمل دون حضور مشغل أو صيانة دورية؟

نعم. توفر EHIK مجموعات لا تحتاج إلى صيانة ولا إلى حضور مشغل للاستخدامات البعيدة، مع تحكم آلي في العملية.

هل يمكنها استبدال معدات في موقعنا الحالي أو الاتصال بها؟

تبني EHIK الوحدة المتكاملة على قاعدة وفق متطلبات التشغيل وتوصيلات الأنابيب الحالية والتغذية الكهربائية واحتياجات التحكم. يمكن مواءمة التوصيلات مع الأنابيب الحالية لتصل المجموعة جاهزة للتوصيل. نؤكد التفاصيل لكل موقع.

هل يمكنكم توريد وحدات بإطار مفتوح وأخرى داخل حاوية؟

نعم. تبقي الوحدات ذات الإطار المفتوح المعدات سهلة الوصول. تجمع الوحدات المغلقة المعدات وأنظمة الدعم داخل حاوية واحدة، كما في مشروع Tarim. ويتبع الترتيب بيئة التركيب ومتطلبات الوصول.

كيف تختار المواد ومعدات دعم مانع التسرب؟

يحدد السائل ودرجة الحرارة والغاز والمواد الصلبة وظروف التآكل اختيار القطع الملامسة للسائل والصمامات وموانع التسرب وأنظمة الدعم. تشمل خيارات مواد المضخة الفولاذ الكربوني والفولاذ المقاوم للصدأ ⁦304⁩ و⁦316⁩ والفولاذ المقاوم للصدأ المزدوج ومواد أخرى مناسبة للخدمة.

ما الذي يحدد مدة التسليم؟

تعتمد مدة التوريد على المضخة ومعدات الدعم وحجم التكامل المطلوب. تؤكد EHIK جدول التسليم في المقترح.

هل نحتاج إلى مواصفات مكتملة لطلب مقترح؟

لا. تواصل مع EHIK لمناقشة مشروعك. إذا كنت تعرف خصائص السائل والتدفق والضغط، يرجى إرفاقها. نساعد في تحديد متطلبات التشغيل ونوفر الاختيار ومنحنيات الأداء ورسومات الأبعاد والدعم الفني. بعد تلقي بيانات التشغيل، نرسل عرض سعر ومقترحاً فنياً للوحدة المتكاملة على قاعدة خلال ⁦5⁩ أيام عمل.
