Solusi pemompaan terintegrasi

Skid Pompa untuk
Operasi Minyak dan Gas Terpencil

Pemompaan bebas pemeliharaan tanpa kehadiran operator. EHIK menggabungkan pompa, perpipaan, dan kontrol otomatis dalam paket siap sambung untuk pemindahan air, injeksi ulang, dan pembersihan sumur.

Bahas Skid Pompa
Skid pompa EHIK dengan dua bejana vertikal, pompa biru, perpipaan terhubung, dan kabinet kontrol.
Satu paket terintegrasi: pompa, bejana, katup, perpipaan, dan kontrol.

Lebih sedikit pekerjaan di lokasi

Tanpa fondasi beton khusus atau baut angkur. Tempatkan skid, sambungkan perpipaan dan daya listrik, lalu mulai memompa.

Beroperasi tanpa awak setempat

Paket bebas pemeliharaan dengan kontrol otomatis berdasarkan ketinggian cairan untuk operasi tanpa kehadiran operator di lokasi terpencil.

Pindahkan. Sambungkan Kembali. Gunakan Kembali.

Ketika kebutuhan lapangan berubah, pindahkan seluruh paket. Pompa dan peralatan pendukungnya tetap bersama.

Satu Dasar. Peralatan Terhubung.

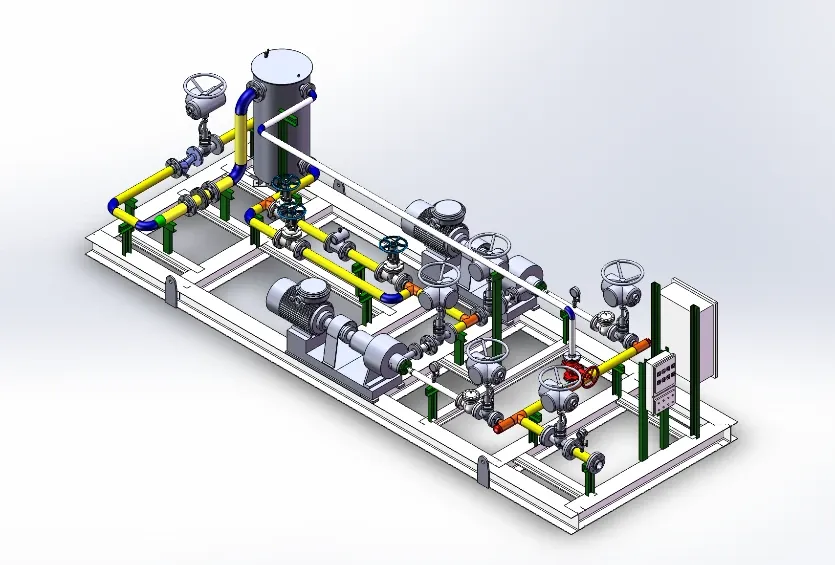

Tata letak 3D menunjukkan susunan pompa, bejana, perpipaan, katup, dan kontrol pada satu skid.

Tata letak skid pompa tiga dimensi EHIK dengan pompa, bejana, perpipaan terhubung, dan kabinet kontrol pada dasar bersama.
Contoh tata letak skid pompa EHIK · model 3D · klik untuk memperbesar
  1. Pompa dan Penggerak

    Unit pemompaan sebagai inti paket.

  2. Bejana

    Bejana proses terintegrasi dalam tata letak skid.

  3. Perpipaan dan Katup

    Jalur aliran terhubung dan katup operasi.

  4. Panel Kontrol

    Kontrol paket disusun di samping peralatan.

  5. Dasar Skid Bersama

    Satu struktur menopang peralatan yang telah dirakit.

Paket terintegrasi

Satu Pemasok.
Paket Pemompaan Lengkap.

Pompa dan peralatan pendukung dirakit sebelum tiba di lokasi. Anda menyepakati peralatan yang disertakan dan satu kelompok titik sambungan dengan satu pemasok.

Dirancang untuk Cairan dan Proses Anda

Skid EHIK digunakan untuk pemompaan dengan tinggi tekan besar dan aliran rendah dalam pemindahan air lapangan gas, injeksi ulang, dan pembersihan sumur dengan air panas.

Untuk air lapangan gas, kami juga mempertimbangkan H₂S dan CO₂, klorida, garam pembentuk kerak, padatan, dan suhu operasi—selain aliran dan tekanan.

Pompa dan Penggerak

Pompa tabung Pitot, motor, kopling, dan pelindung dipilih sesuai aliran, tekanan, dan pasokan daya listrik yang tersedia.

Perpipaan dan Katup

Perpipaan skid, katup operasi, dan sambungan disusun sesuai cairan dan proses Anda.

Instrumen dan Kontrol

Instrumentasi, panel kontrol, kontrol kecepatan variabel, dan sinyal operasi untuk operasi otomatis.

Dasar dan Peralatan Pendukung

Dasar skid bersama dengan bejana, peralatan pendukung seal, atau rumah pelindung sesuai proses dan lokasi.

Unit pompa lengkap menggabungkan pompa dan penggerak. Skid pompa menyatukan peralatan proses pendukung dan kontrol di sekelilingnya.

Dua pompa tabung Pitot EHIK pada platform bersama dengan perpipaan, katup, dan instrumentasi terintegrasi.
Paket pompa dengan perpipaan, katup, dan instrumentasi terintegrasi.

Teknologi Pompa EHIK sebagai Inti

EHIK merancang dan memproduksi pompa tabung Pitot yang menjadi inti skid. Tabung pengambil (pickup tube) tahan aus dan sambungan ulir besar tabung pengambil sesuai untuk cairan yang sulit ditangani.

Jelajahi Komponen Pompa

Integrasi kontrol & proses

Operasi Otomatis
untuk Lokasi Terpencil.

Terus memompa tanpa kehadiran operator di lokasi. Paket mencakup kontrol dan peralatannya.

Rumah pelindung EHIK terbuka dengan bejana hijau, pengukur tekanan, instrumentasi, katup, dan panel kontrol.
Bagian Dalam Paket OtomatisBejana, instrumentasi, katup, dan panel kontrol di dalam rumah pelindung.
Kontrol kecepatan variabel
Sesuaikan kecepatan pompa dengan aliran dan tekanan yang diperlukan.
Mulai dan berhenti berdasarkan ketinggian cairan
Mulai saat ketinggian cairan tinggi dan berhenti saat rendah untuk operasi tanpa kehadiran operator.
Terhubung ke proses Anda
Batas operasi, fungsi perlindungan, dan sinyal pabrik disiapkan untuk proses Anda.

Memompa Lebih Lama. Kurangi Aliran Puncak.

Jika Anda memindahkan cairan dalam batch singkat, aliran puncak dapat tinggi. Memompa volume yang sama selama lebih banyak jam dapat menurunkan aliran puncak dan tekanan balik dalam pipa.

Paket gas–cair

Tangani Cairan.
Kurangi Pelepasan Gas.

Gas dan cairan terpisah dalam bejana. Cairan melewati pompa sementara gas mengikuti jalur terpisah. Kedua aliran bergabung kembali di sisi keluar sehingga lebih sedikit gas perlu dilepaskan.

Konsep proses untuk paket gas–cair. Pemilihan tergantung kandungan gas, sifat cairan, dan tekanan operasi.

Proyek lapangan & pesanan ulang

Dibuat untuk Lapangan.
Dipilih Kembali.

Instalasi di gurun yang diikuti pesanan ulang. Sistem air lapangan gas yang beroperasi. Jawaban praktis atas kekurangan truk pembersih sumur.

Aplikasi berbeda. Instalasi nyata.

Dari Pemindahan Air hingga Pembersihan Sumur

Proyek ini menunjukkan cara paket bekerja dalam operasi nyata—bukan hanya penampilan peralatan.

Instalasi Shunan Gas Field dengan pompa EHIK biru, bejana, katup, dan instrumen.

Lapangan Gas Shunan · 2024

Pemindahan Air Lapangan Gas

Pompa EHIK diintegrasikan dengan perpipaan lapangan, katup, dan instrumentasi untuk pemindahan air lapangan gas. Di sini Anda dapat melihat cara pompa terhubung dengan bagian lain sistem proses.

Dalam foto: pompa dan penggerak, perpipaan terhubung, dan katup yang mudah dijangkau di lapangan gas yang beroperasi.

Pompa EHIK untuk pembersihan sumur dengan air panas di Longhupao Oilfield pada 2010.

Longhupao Oilfield, Daqing · 2010

Jaga Kelancaran Pembersihan Sumur

Jumlah truk pembersih sumur tidak mencukupi, dan lebih dari 100 sumur menunggu pencucian panas. Skid pompa EHIK melakukan pekerjaan tersebut, membersihkan lebih dari 100 sumur antara Oktober dan Desember 2010.

Manfaat Operasi yang Tercatat

Dibandingkan dengan truk pencuci panas dengan pompa plunger, catatan proyek 2010 menunjukkan bahan bakar 30 liter (sekitar 7,9 US gal) lebih sedikit per sumur dan dua anggota awak lebih sedikit—seorang pengemudi dan seorang operator pompa.

5–20 m³/h (sekitar 22–88,1 US gpm)Aliran
3–5 MPa (sekitar 435–725 psi)Tekanan
37 kW (sekitar 50 hp)Daya motor

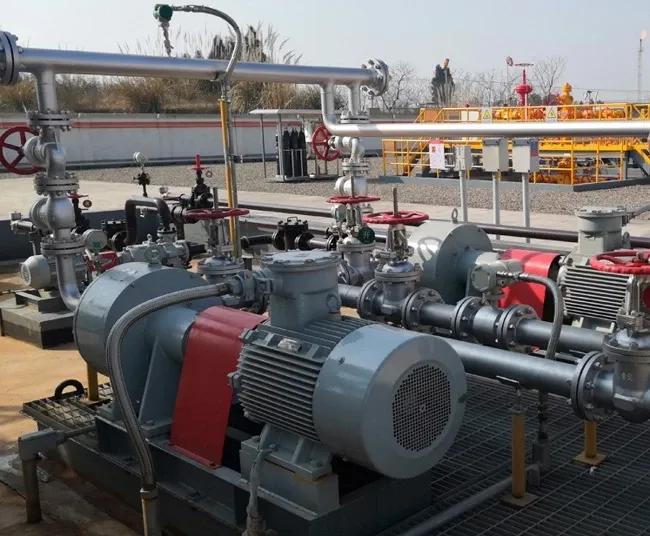

Instalasi lapangan Moxi dengan beberapa pompa EHIK dan perpipaan bersama.
Wilayah Pengembangan Moxi · 2019Layanan air lapangan gas. Beberapa unit pompa lengkap dan perpipaan bersama disusun pada platform instalasi.
Instalasi Chuanzhong 2024 dengan pompa EHIK, katup, instrumen, dan bejana di bawah pelindung lokasi.
Tambang Minyak dan Gas Chuanzhong · 2024Layanan air lapangan gas. Susunan lapangan menggabungkan pompa, bejana, katup operasi, dan instrumentasi di bawah pelindung lokasi.
Derek mengangkat skid pompa EHIK dengan dua bejana berbagian atas kuning, perpipaan, dan kabinet kontrol ke atas truk.
Zhongyuan Oilfield · 2024Skid pompa lengkap dengan bejana, perpipaan, dan kabinet kontrol, dimuat untuk pengiriman.
Paket pompa tertutup bermerek EHIK di bengkel, dengan unit pompa lengkap terlihat melalui pintu terbuka.
Paket tertutup EHIK · 2026Paket tertutup di bengkel sebelum pengiriman. Unit pompa lengkap dan perpipaan berada di dalam selubung.

Dukungan pemasangan & rekayasa

Siap Disambungkan.
Dirancang Sesuai Lokasi Anda.

Tanpa fondasi beton khusus atau baut angkur. Tempatkan paket lengkap, sambungkan perpipaan proses dan pasokan daya listrik, lalu mulai operasi.

Skid pompa EHIK lengkap di atas roda pengangkut, dengan dua bejana, perpipaan terhubung, dan derek bergerak di sampingnya.
Paket pompa lengkap di atas roda pengangkut, dengan peralatan angkat di sampingnya.

Dirancang untuk pemindahan & penggunaan kembali

Pindahkan Paket.
Pertahankan Investasi.

Pindahkan pompa dan peralatan pendukung bersama ketika kebutuhan lokasi berubah. Gunakan kembali paket terintegrasi di instalasi lain.

Lepaskan Sambungan. Atur Ulang. Sambungkan Kembali.
Titik sambungan yang direncanakan memungkinkan Anda melepas, menyusun ulang, atau menyambungkan bagian secara paralel ketika lokasi berubah.
Pertahankan peralatan bersama
Dasar bersama membawa pompa dan sistem pendukung sebagai satu paket. Sambungkan kembali perpipaan proses dan daya listrik di lokasi berikutnya.
01

Sambungan Proses

Posisi masuk dan keluar, ukuran pipa, kondisi isap, dan peralatan yang akan tetap berada di lokasi.

02

Daya dan Sinyal

Pasokan daya listrik yang tersedia, kebutuhan motor dan penggerak, kontrol otomatis, dan sambungan sinyal pabrik.

03

Ruang dan Akses

Dimensi skid, konstruksi rangka terbuka atau tertutup, akses pengangkatan, dan sambungan untuk pemindahan di masa mendatang.

Rangka Terbuka atau Tertutup—Sesuai Lokasi

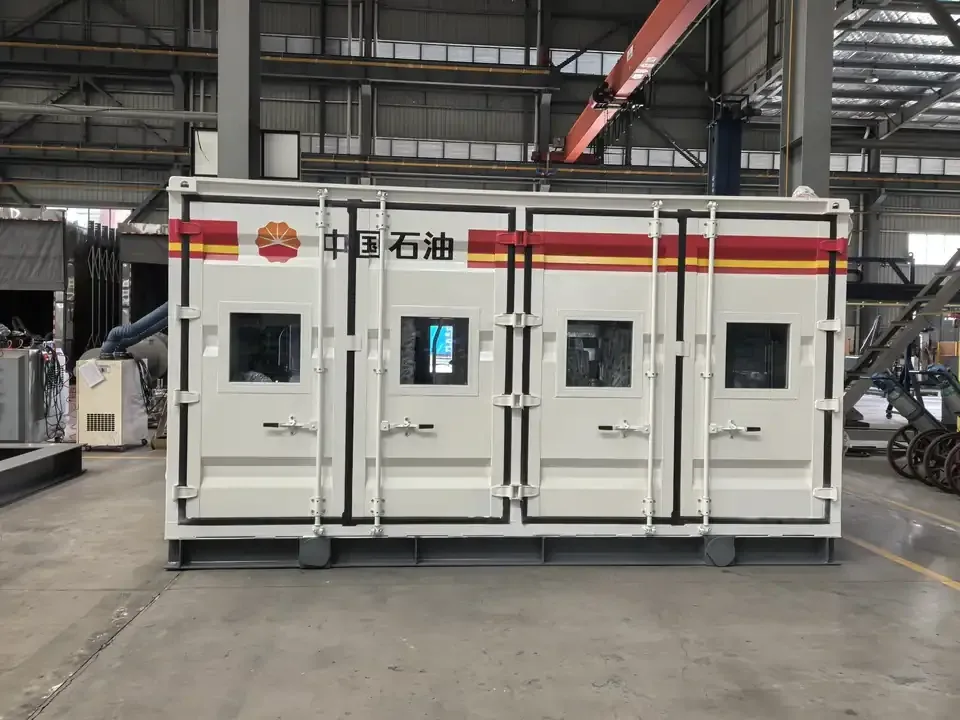

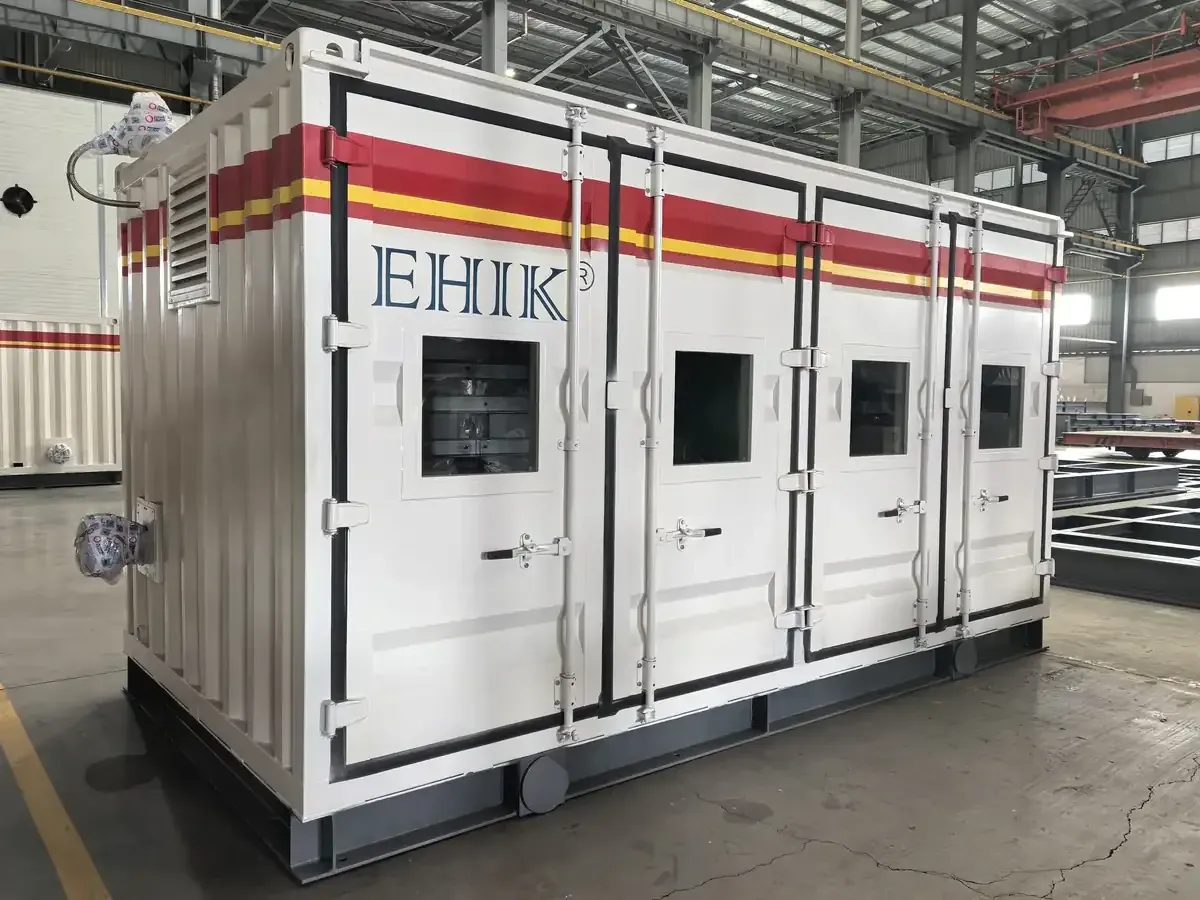

Paket Tertutup

Peralatan di dalam rumah pelindung yang dapat diangkut, dengan insulasi, ventilasi, dan kontrol suhu yang dipilih sesuai lokasi.

Lihat Peralatan Tertutup

Hubungi EHIK Mengenai Proyek Anda

Mulai berdiskusi. EHIK akan membantu menentukan paket untuk aplikasi Anda. Kami menjawab dalam 1 hari kerja.

EHIK Membantu Memperjelas Kebutuhan Anda

  • Sifat cairan, suhu, gas, dan padatan
  • Aliran, tekanan, dan kondisi isap
  • Sambungan lokasi, pasokan daya listrik, dan tata letak instalasi
  • Peralatan yang diperlukan, kebutuhan pengiriman, dan lokasi

Dapatkan Tanggapan Rekayasa EHIK

  • Pemilihan pompa dan kurva kinerja
  • Gambar dimensi dan daftar peralatan yang jelas
  • Persyaratan sambungan dan dukungan teknis
  • Penawaran harga dan jadwal pengiriman untuk paket yang dipilih

Kami juga menawarkan komisioning di lokasi, dukungan jarak jauh, suku cadang, dan perbaikan.

Bahas Skid Pompa

Merencanakan paket Anda

Pertanyaan Umum Skid Pompa

Skid pompa lapangan EHIK dengan dua penggerak pompa, bejana vertikal, katup, dan perpipaan terhubung.
Peralatan lapangan pada skid bersama: pompa, bejana, perpipaan, dan katup.
Apakah skid memerlukan fondasi beton atau baut angkur?

Tidak. Skid lengkap tidak memerlukan fondasi beton khusus atau baut angkur. Tempatkan paket dan sambungkan perpipaan proses serta pasokan daya listrik.

Dapatkah skid EHIK beroperasi tanpa kehadiran operator dan tanpa pemeliharaan rutin?

Ya. EHIK menawarkan paket bebas perawatan yang beroperasi tanpa kehadiran operator untuk aplikasi pemompaan jarak jauh, dengan kontrol proses otomatis.

Dapatkah skid menggantikan atau terhubung ke peralatan di lokasi kami yang ada?

EHIK membangun skid berdasarkan kebutuhan operasi, sambungan pipa yang ada, pasokan listrik, dan kebutuhan kontrol Anda. Sambungan dapat disesuaikan dengan perpipaan yang ada agar paket siap disambungkan saat tiba. Kami memastikan detail untuk setiap lokasi.

Dapatkah Anda memasok skid rangka terbuka dan tertutup?

Ya. Paket rangka terbuka memudahkan akses ke peralatan. Paket tertutup menyatukan peralatan dan sistem pendukung di dalam satu rumah pelindung, seperti pada proyek Tarim. Susunannya mengikuti lingkungan instalasi dan persyaratan akses.

Bagaimana material dan peralatan pendukung seal dipilih?

Cairan, suhu, gas, padatan, dan kondisi korosi menentukan pilihan komponen yang bersentuhan dengan cairan, katup, seal, dan sistem pendukung. Pilihan material pompa mencakup baja karbon, baja tahan karat 304 dan 316, baja tahan karat dupleks, serta material lain untuk layanan tersebut.

Apa yang menentukan waktu pengiriman?

Waktu pengiriman tergantung pompa, peralatan pendukung, dan tingkat integrasi yang diperlukan. EHIK mengonfirmasi jadwal pengiriman dalam usulan.

Apakah kami memerlukan spesifikasi lengkap untuk meminta usulan?

Tidak. Hubungi EHIK untuk membahas proyek Anda. Jika Anda mengetahui sifat cairan, aliran, dan tekanan, sertakan informasinya. Kami membantu menentukan kebutuhan operasi dan menyediakan pemilihan, kurva kinerja, gambar dimensi, serta dukungan teknis. Setelah menerima data operasi, kami mengirim penawaran harga dan usulan teknis untuk skid dalam 5 hari kerja.

Dukungan rekayasa

Hubungi EHIK Mengenai Skid Pompa Anda.

Hubungi EHIK untuk bantuan proyek pemompaan Anda. Kami menyediakan pemilihan pompa, kurva kinerja, gambar dimensi, dan dukungan teknis. Kami menjawab dalam 1 hari kerja.

Kirim Laju Aliran dan Tinggi Tekan

Beri tahu kami laju aliran, tinggi tekan, dan cairannya. Kami membalas dalam 1 hari kerja.
Hanya nama atau perusahaan dan email Anda yang wajib diisi.
Gunakan Formulir Permintaan Lengkap
