石油与天然气应用

油气采出水泵与泵撬

为采出水、含杂质油及油田服务提供高扬程小流量泵送。EHIK 根据液体、运行条件及现场需求制造泵或集成泵撬。

水输送与回注偏远现场运行洗井
共用安装平台上的两台 EHIK 泵,与现场管道、阀门及仪表相连。
与现场管道、阀门及仪表集成的 EHIK 泵送设备。

从工况开始

不同液体。
不同现场要求。

液体、所需流量和压力,以及现场条件共同决定泵送装置的配置。

采出水

输送与回注

按接收系统所需流量和压力,输送气田水和油田水,用于转输或注水。气体、砂、盐和腐蚀性物质决定材料、耐磨保护和入口配置。

EHIK 提供单套泵组及集成装置,可接入您的水处理输送系统。

含杂质油

输送难处理液体

沉积物、聚合物及变化的液体性质可能使输油更加困难。泵根据液体成分、温度、入口条件及运行方式匹配。

下方大庆油田项目展示了输送含杂质油液的 EHIK 泵,安装后运行稳定。

偏远现场安装

无需现场人员常驻即可运行

免维护、无人值守装置包含偏远现场所需的设备及自动控制。可选择开放框架或封闭式布置,以安置和保护设备。

和田沙漠项目采用封闭式装置。成功运行三年后,客户再次订购。

油田服务

热水洗井

专用泵撬提供洗井所需流量和压力。我们将水温、清洗作业及现场连接纳入装置设计。

龙虎泡油田洗井车辆不足时,EHIK 泵撬完成了 100 多口井的热水洗井。

重点项目/塔里木油田

2022 年订购一台泵撬。
2025 年再订购两台。

用于中国石油新疆和田地区沙漠项目的封闭式泵送装置。

2022 年和田沙漠中最初安装的 EHIK 封闭式泵撬,配有容器和现场管道。
最初安装现场——新疆和田,2022 年。

中国石油于 2022 年为塔里木油田和田地区的沙漠项目订购一台 EHIK 泵撬。

成功运行三年后,中国石油于 2025 年再订购两台无人值守泵撬。

封闭式装置容纳偏远现场所需的泵送设备及辅助系统,展示了如何将泵与其运行环境作为整体规划。

阅读塔里木项目案例
2022为和田项目订购一台泵撬
3 年复购前的成功运行
2025再订购两台无人值守泵撬
新疆项目设备打开外壳后,展示内部管道、阀门、仪表及控制面板。
新疆项目设备——管道、仪表及控制的车间照片。

设备内部

管道、控制与检修空间。

打开的外壳展示阀门、仪表、控制面板和连接管道。这些部件在交付前已完成组装,因此现场工作量较少。

针对您的项目,我们会在确认用泵需求的同时,明确工艺接口、电源、控制信号和通道。

了解泵撬装置

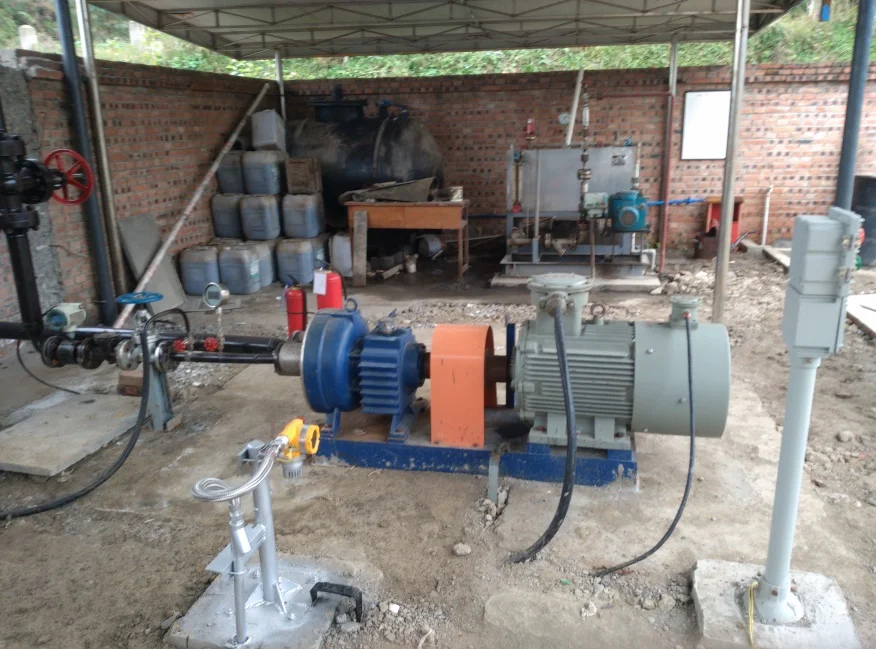

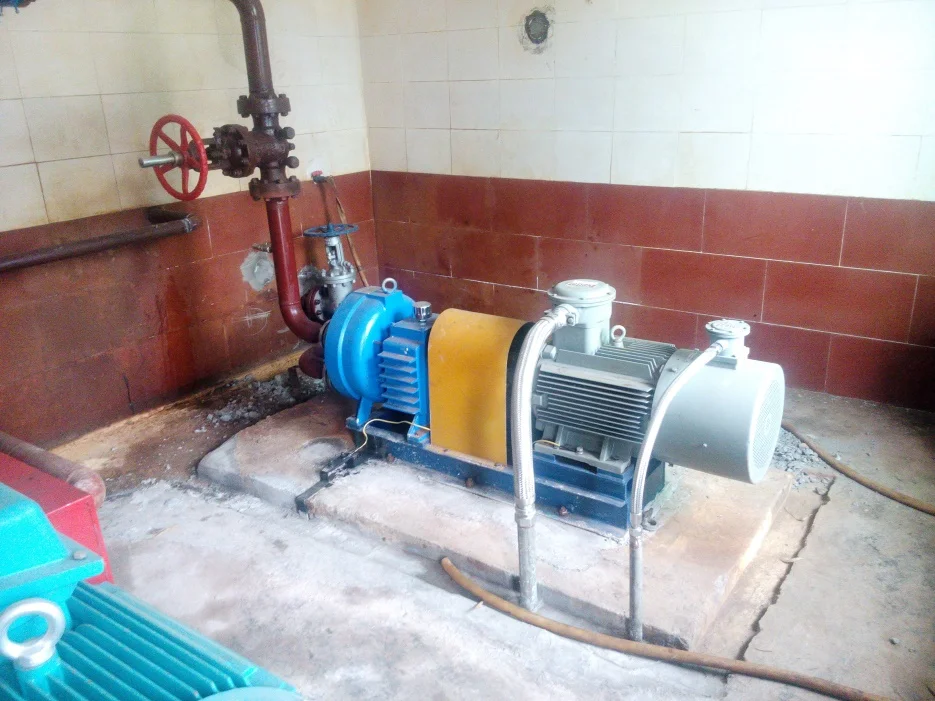

气田水/真实安装现场

运行中的气田水泵。

这三个安装现场展示了 EHIK 泵与容器、操作阀门、仪表及现场水输送处理管道的连接。

不同问题 / 不同用途

从含杂质油
到洗井用水。

EHIK 现场项目既包括固定式液体输送系统,也包括现场作业设备。

大庆含杂质油输送装置中的 EHIK 泵及连接管道。
大庆油田含杂质油输送装置。

大庆含杂质油工况

油液中的沉积物和聚合物使旧输送设备难以正常运行。安装 EHIK 泵后,该输送系统运行稳定。

对于类似液体,应先明确成分、固体及黏度,再评估耐磨选项、材料和入口配置。

2010 年龙虎泡现场油井旁用于热水洗井的蓝色 EHIK 泵。
龙虎泡油田热水洗井装置,2010 年。

龙虎泡洗井

大庆龙虎泡油田洗井车辆不足时,泵撬替代车辆作业,在 2010年10月至12月期间清洗了 100 多口井。

与柱塞泵热洗车相比,项目记录显示 每口井少用燃油 30 升(约 7.9 US gal) 并且 减少两名工作人员——一名司机和一名泵操作员。

记录的工况: 5–20 m³/h(约 22–88.1 US gpm)· 3–5 MPa(约 435–725 psi)· 37 kW(约 50 hp)。

阅读洗井案例

规划新装置

了解工况。
再明确成套配置。

泵选型应与现场布置一并讨论。EHIK 可提供成套泵组,或配有项目所需辅助设备的泵撬。

液体与工况

流量、压力、液温和入口条件决定用泵需求。H₂S、CO₂、氯化物、盐、砂和含气量影响材料、耐磨保护和入口配置。

控制与连续输送

液位信号、自动启停及生产范围决定控制配置。变速控制可随需求变化调节泵送流量。

设备与现场连接

选择开放框架或封闭式布置。制造前明确供电、控制信号、管道接口、仪表及设备检修空间。

减少现场施工

EHIK 泵撬无需专用混凝土基础或地脚螺栓固定。将泵撬就位,连接指定管道和电源,即可开始泵送。

无人值守运行

免维护装置与基于液位的自动控制,使偏远现场无需操作员常驻即可运行。

移动、重新连接、再次使用

集成装置可整体迁移,并随现场需求变化再次使用。

现有设备升级/孔6#井

耗电降低 39.5%
输水量相同。

2015 年,EHIK 更换了中国石油蜀南气矿孔6#井的多级泵。改造后,泵运行稳定,维修次数减少。

孔6#井在 2015 年替换前的多级离心泵。
改造前:多级离心泵孔6#井原有装置,配 90 kW(约 121 hp)电机。
孔6#井在 2015 年改造后的 EHIK 皮托管泵及连接现场管道。
改造后:EHIK 皮托管泵2015 年改造安装的设备,配备 45 kW(约 60 hp)电机。

现场电表读数显示,孔6#井输送相同体积气田水的耗电量减少 39.5%。

查看对照与项目细节

蜀南气矿的其他替换案例

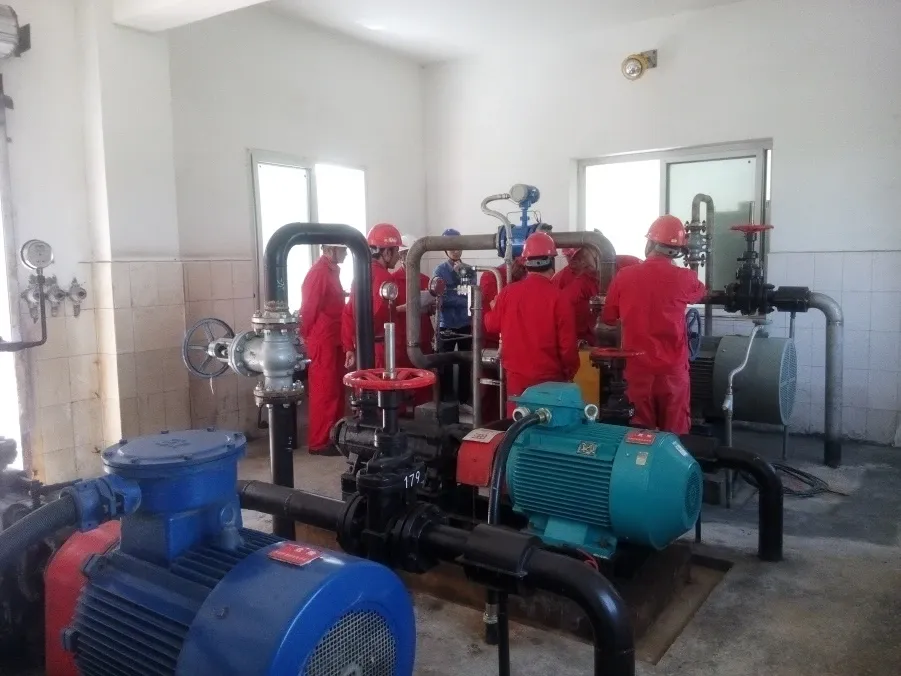

EHIK 泵还在中国石油蜀南气矿其他站点替换了多级离心泵。

查看蜀南气矿全部五个地点的泵改造项目 ↗

天然气净化/荣县

荣县天然气净化厂

在蜀南气矿荣县天然气净化厂,EHIK 泵替换了两台现有泵。2009 年,热水泵电机功率从 15 kW(约 20 hp)降至 7.5 kW(约 10 hp)。2016 年,新的溶剂循环泵每天节电超过 500 kWh。

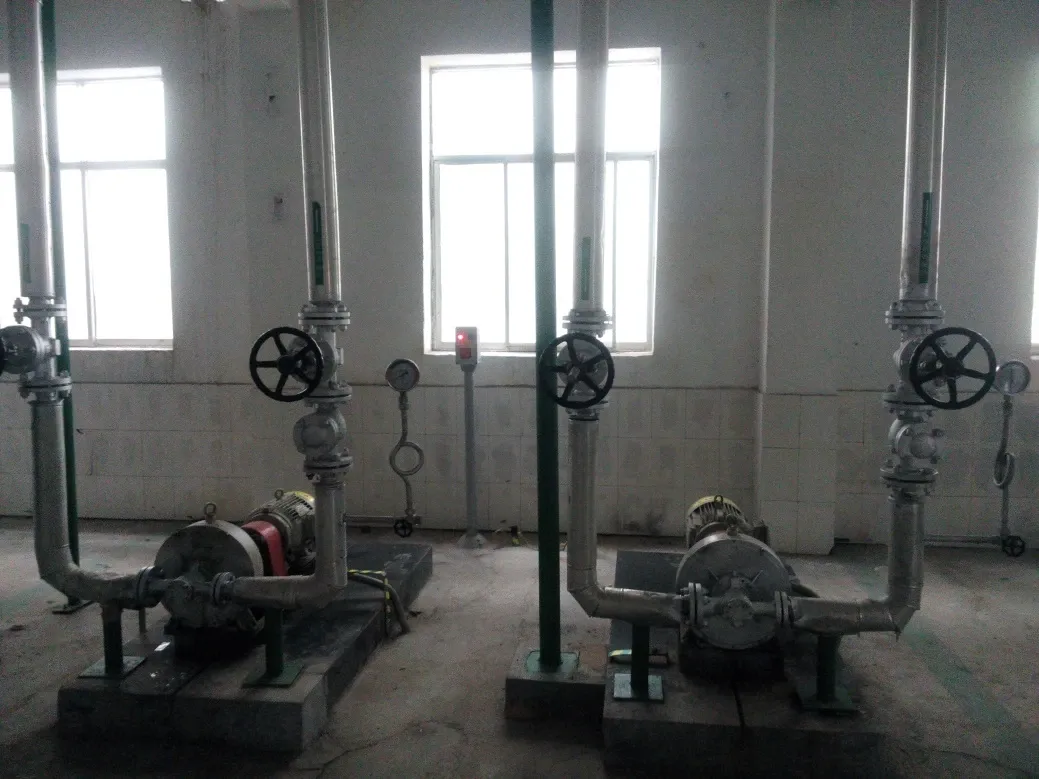

荣县净化厂泵房内的 EHIK 热水泵及连接管道、阀门。
热水输送 · 2009 年电机额定功率从 15 kW(约 20 hp)降至 7.5 kW(约 10 hp)。

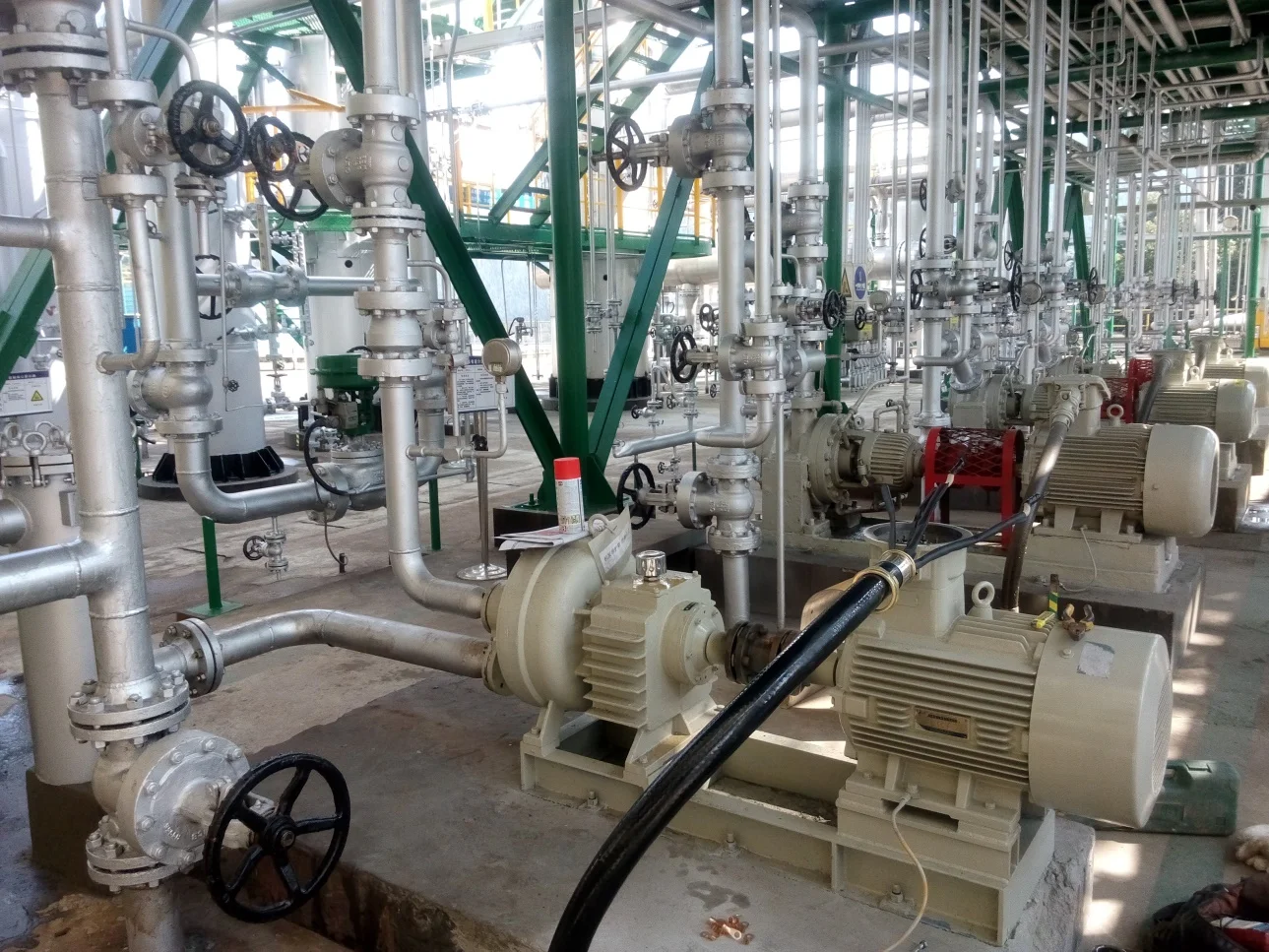

荣县净化厂工艺管道之间的 EHIK 溶剂循环泵及电机。
溶剂循环 · 2016 年每天节电超过 500 kWh。

油气用泵常见问题

油气
泵常见问题。

请联系 EHIK 讨论现场用途。如果您知道液体性质、流量或压力,请一并提供,我们据此确定需要哪些设备。

应该选择泵组还是完整泵撬?

泵组将泵和驱动装置安装在底座上。泵撬还可包含容器、管道、阀门、仪表和控制。EHIK 协助确认包含哪些设备,以及如何与现场连接。

采出水含气体、砂粒或腐蚀性成分怎么办?

液体成分、温度、含气量及颗粒粒径和浓度影响配置。EHIK 根据这些条件选择材料、耐磨选项、密封辅助系统及入口配置。需要时可将气液分离纳入装置。

装置能否在偏远现场无人值守运行?

可以。EHIK 提供免维护、无人值守装置,配有基于液位的自动控制。装置围绕现场信号、操作顺序、供电及环境设计。塔里木案例中,客户于 2025 年再订购两台无人值守泵撬。

泵撬是否需要专用基础?

不需要。EHIK 集成泵撬无需专用混凝土基础或地脚螺栓。明确位置及现场接口,将装置就位,再连接管道与电源即可。

系统能否同时处理气体和液体?

气液装置在容器内分离气体与液体,并在泵后重新汇合。泵仅处理液体,系统负责处理气体,有助于减少排放。EHIK 配置此方案时会评估气体及液体条件。

替换泵能否达到与孔6#井相同的节电效果?

39.5% 的节电效果是在孔6#井实测得出的。请提供您现用泵的数据和工况,我们将为您的项目现场估算节电量。

现场图纸尚未完成,能否开始沟通?

可以。任何阶段都可联系 EHIK。提供已知的液体性质、流量或压力即可,无需完整规格书。我们在 1 个工作日内回复。EHIK 可提供选型、性能曲线、外形图及技术支持。

推进您的新项目

把现场需求
转化为设备方案。

如需采出水输送、回注或油田服务泵送,请联系 EHIK。我们可协助为现场作业选择泵组或集成装置。我们在 1 个工作日内回复。

提交您的流量与扬程

请提供流量、扬程及介质信息。我们在 1 个工作日内回复。
只需填写姓名或公司,以及电子邮箱。
使用完整询盘表单

更换泵?我们会检查工况需求和现场接口,定制法兰可匹配现有管道。

泵选型与性能曲线

根据所需流量、压力和液体核对拟选泵。

外形图

为现场布置规划设备占地及连接。

包含的设备与技术支持

确认包含哪些设备,并直接向制造商了解运行、控制和安装问题。
