化工處理 / 高壓製程進料

化工製程用高揚程泵

以小流量高揚程滿足連續製程進料、溶劑循環和液體輸送需求。EHIK 根據液體及運轉條件配合泵、材料、入口側機械軸封和驅動裝置,並作為一套設備供貨。

新建製程裝置產能調整泵替換
尿素水解進料裝置中的兩台藍色 EHIK 泵,與管線及閥門相連。
尿素水解進料EHIK 皮托管泵向尿素水解製程供應液體原料。

EHIK 的適用環節

以高揚程滿足進料、
循環與輸送需求。

高壓製程並不總是需要大流量。EHIK 根據各液體迴路的實際需求配合泵。

連續製程進料

向帶壓製程系統供液。EHIK 尿素水解安裝案例即為一例,泵組直接連接製程管線。

溶劑與製程液體循環

使液體以所需流量和揚程在製程迴路中循環。EHIK 的應用包括天然氣淨化中的溶劑循環。

高揚程液體輸送

在容器之間輸送製程液體,或向帶壓系統供液。EHIK 選型時考慮容器壓力、高差及管線損失。

現有裝置升級

解決反覆失去吸液能力、磨損、軸封問題或生產需求變化。下方大慶甲醇廠房案例中,EHIK 更換泵後恢復穩定輸送。

現場經驗

尿素進料、工廠改造
與甲醇工況。

上方尿素裝置是製程進料的一個示例。下方還有更多專案:京寶新奧多級泵替換,以及大慶甲醇、合成氨兩個廠房的泵替換。

京寶新奧現有化工製程管線之間安裝的 EHIK 泵組。
中國京寶新奧的泵安裝現場。

京寶新奧/改造案例

新泵組。
原有製程管線。

2023–2024 年,EHIK 替換了京寶新奧的多級泵。安裝後的泵組與工廠製程管線、閥門及儀表連接。

工廠升級必須同時符合運轉需求與現場空間。我們會一併規劃操作條件、接口位置、驅動裝置佔地與操作通道。

京寶新奧現場 EHIK 泵、馬達、聯軸器護罩、儀表及連接管線的近照。
京寶新奧:泵、驅動裝置及製程接口的近照。

為操作
與設備檢修預留空間。

驅動裝置、聯軸器護罩、儀表及製程接口共用同一空間,其佈置關係到操作和維護人員的工作。

EHIK 在交付前透過外形圖標明管口位置、馬達佔地及檢修空間,便於您的團隊為新裝置或現有工廠規劃管線和安裝。

討論您的應用

大慶甲醇廠房/2009 年

替換多級泵後恢復穩定輸送。

大慶油田化工集團甲醇廠房,2009 年:原有 30 kW(約 40 hp)多級泵汽蝕嚴重,經常抽空。換成搭配 15 kW(約 20 hp)馬達的 EHIK 泵後,一直穩定運行。

大慶合成氨廠房/2010 年

替換多級泵後,電費降低。

2010 年,EHIK 在大慶油田化工集團合成氨廠房替換了一台配 75 kW(約 101 hp)馬達的多級離心泵。

專案紀錄顯示,每年節省超過 USD 28,000 的電費。

專案記錄顯示,改造後該廠每年節省電費超過 RMB 200,000。

我們於 2009–2010 年安裝在大慶油田化工集團及中國石油蜀南氣礦榮縣天然氣淨化廠的泵,至今仍在運轉,已超過 10 年。

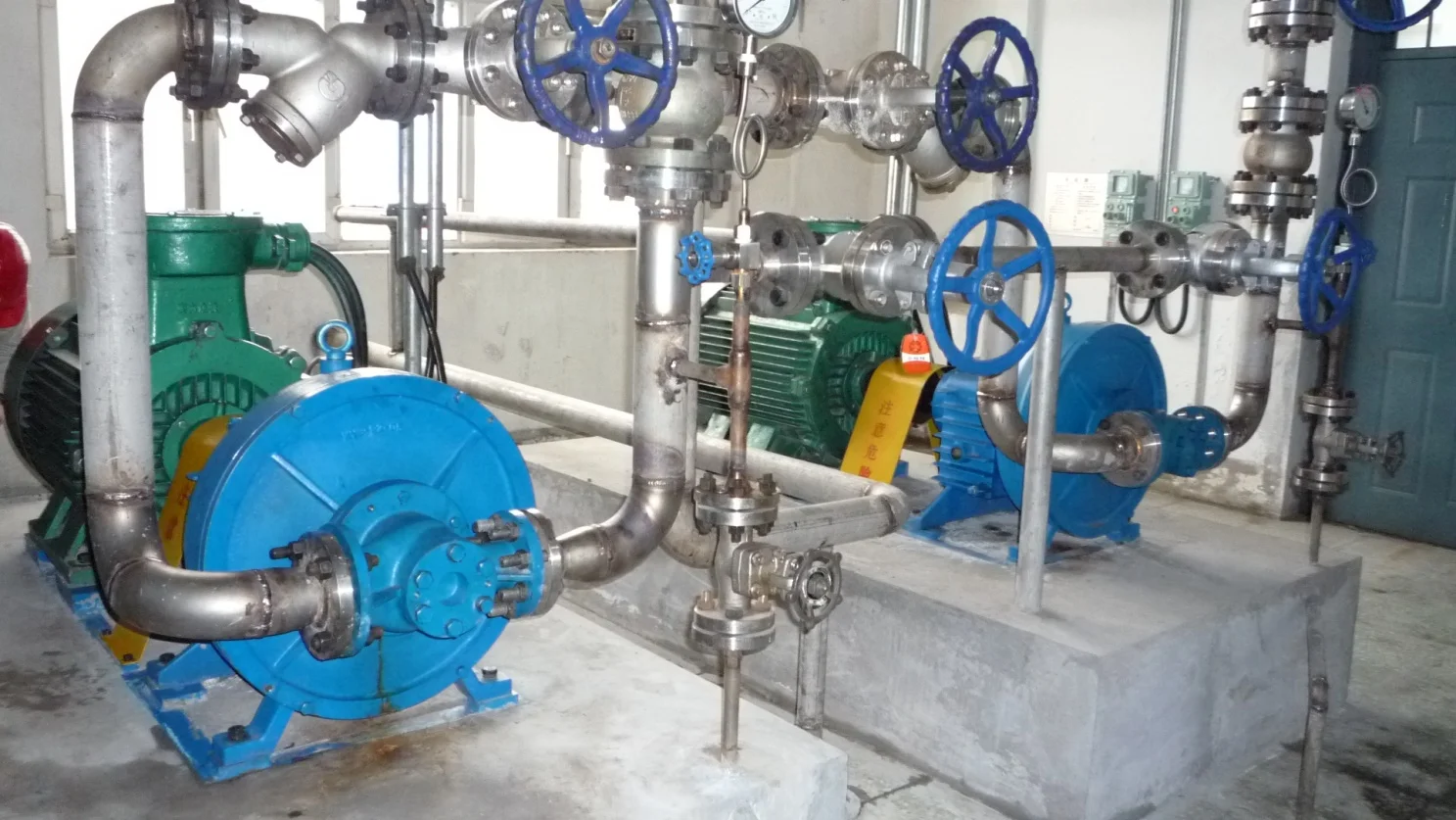

大慶合成氨廠房的藍色 EHIK 泵,與保溫製程管線及閥門相連。
合成氨廠房 · 大慶2010 年替換 75 kW(約 101 hp)多級泵的 EHIK 泵。

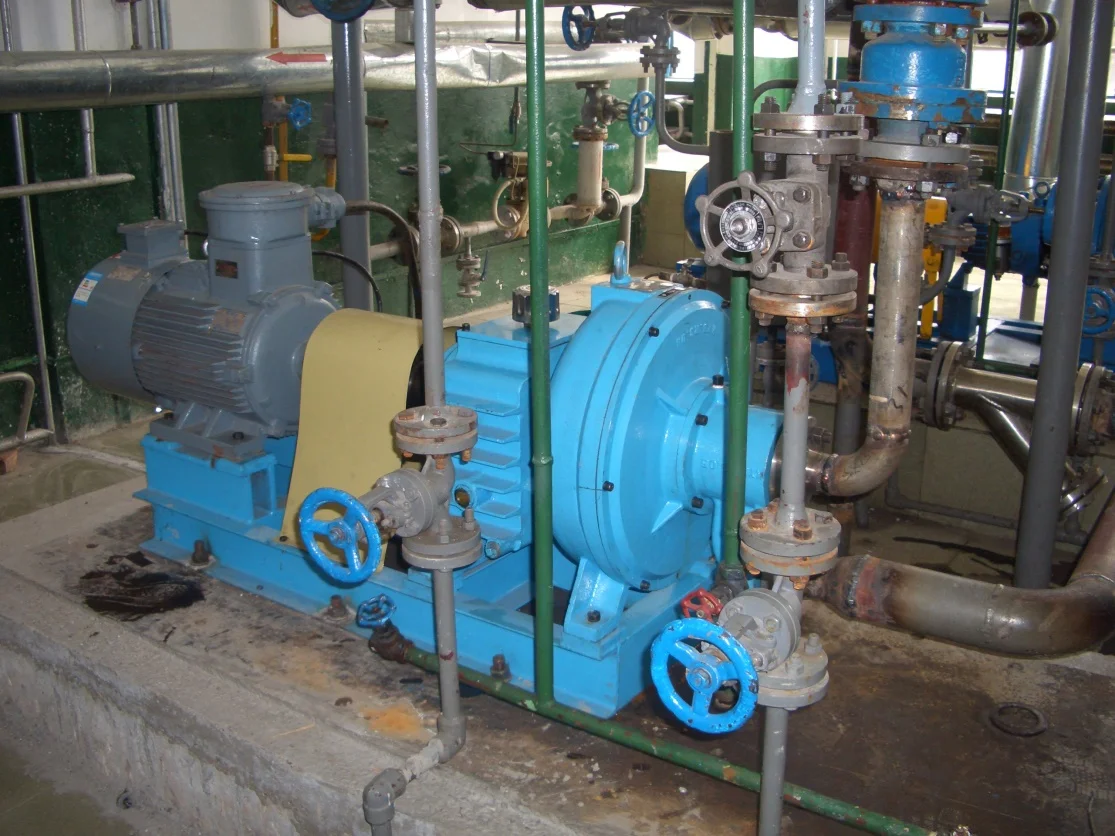

大慶甲醇廠房的藍色 EHIK 泵、馬達及連接管線。
甲醇廠房 · 大慶2009 年改造後投入運轉的 EHIK 泵。

從化學性質到設備配置

流量與壓力
只是起點。

液體資料及運轉範圍決定材料、機械軸封、驅動裝置和輔助設備。

成分與濃度

主要液體、溶解化學物質、污染物,以及生產和清洗之間的濃度變化,共同決定材料與密封選擇。

溫度與黏度

正常運轉及啟動時的溫度與黏度影響選泵、馬達負載及軸封條件。

入口與汽化壓力

供液容器壓力、液位及吸入管線決定入口條件。這對於熱液體或易汽化液體很重要。

顆粒與結晶

液體冷卻或停泵時形成的固體、沉積物和晶體會影響磨損及密封。EHIK 利用運轉經驗使泵適配這些條件。

控制與運轉範圍

最小、正常和最大流量、壓力控制及啟動需求決定泵和控制方案。精確定量投加需要單獨評估。

材料、密封與現場

EHIK 方案涵蓋材料、密封、馬達及現場連接,並遵循工廠設備要求。

泵設計為何重要

高揚程。
配合您的液體。

EHIK 設計並製造泵,可將驅動裝置、底座及輔助設備作為協調配置的整套裝置供貨。

EHIK 泵設備,配有立式密封輔助容器及連接管線。
配有軸封輔助組件的 EHIK 設備。

單級實現高揚程

旋轉殼體與靜止接收管(pickup tube)以單級產生高揚程。流量連續,沒有往復泵送行程。

密封位於入口側

EHIK 將機械軸封佈置在入口側,遠離高壓出口。密封及其輔助配置根據實際化學性質、溫度及入口壓力選擇。

一家供應商提供成套泵組

選擇裸軸泵、配馬達與底座的成套泵組,或帶所需儀表、閥門、管路和控制的泵撬。及早確認包含哪些設備,讓現場團隊清楚哪些設備會組裝完成後到貨。

EHIK 還提供接收管,並可提供圖面確認備件適配。

化工用泵常見問題

支援您的
化工用泵專案。

液體名稱只是起點。成分、運轉條件及系統需求共同決定適合工廠的選型。

EHIK 支援哪些化工用泵用途?

EHIK 提供高揚程、相對小流量的液體泵,適用於製程進料、循環與輸送。已記錄用途包括尿素水解進料和溶劑循環。請聯絡 EHIK 取得化工用泵協助。

能否僅根據化學品名稱選擇材料?

不能,僅有化學品名稱還不夠。成分、濃度、溫度及污染物會影響材料與密封。EHIK 可協助核對這些條件。

皮托管泵能否替代計量泵?

連續輸送與精確計量是不同需求。穩定供料與規定的加藥精度或調節比採用不同的評估方式。EHIK 根據製程核對泵及控制方案。

如何考慮高溫或易揮發液體?

液體溫度、汽化壓力、供液容器壓力與液位及吸入管路佈置,影響入口條件和密封輔助系統。EHIK 同時考慮啟動、停機及正常運轉。

能否評估存在問題的現有泵?

可以。請聯絡 EHIK 取得現有泵支援。我們會了解運轉問題,檢查磨損或軸封情況,再評估汰換所需的操作條件與安裝適配。客製法蘭可匹配既有管路。

聯絡 EHIK 前是否需要完整規格書?

不需要。可直接聯絡 EHIK,並提供已知的液體性質、流量或壓力。我們在 1 個工作日內回覆,可協助完善選型並提供性能曲線、外形圖及技術支援。

啟動新專案

討論您的化工用泵需求。

請聯絡 EHIK 討論製程進料、循環或液體輸送。我們可依化工用途匹配泵、材料與軸封配置。

提交您的流量與揚程

請提供流量、揚程及介質資訊。我們在 1 個工作日內回覆。
只需填寫姓名或公司,以及電子郵件。
使用完整詢價表單

EHIK 也協助處理泵替換及反覆發生的運轉問題。

泵選型

依液體與操作條件推薦的泵和配置。

性能曲線

用於核對泵是否滿足製程需求。

外形圖

為安裝佈置提供尺寸及接口資料。

技術支援

協助確認材料、軸封、控制與包含的設備。
