Comparaison des pompes

Pompe à tube de Pitot ou pompe centrifuge multicellulaire

Pour une grande hauteur manométrique à faible débit, les deux types de pompe peuvent convenir. Ils créent la pression différemment, ce qui change les pièces d’usure, les conditions de fonctionnement de la garniture et les coûts d’exploitation. Voici leur comparaison et les résultats des remplacements EHIK.

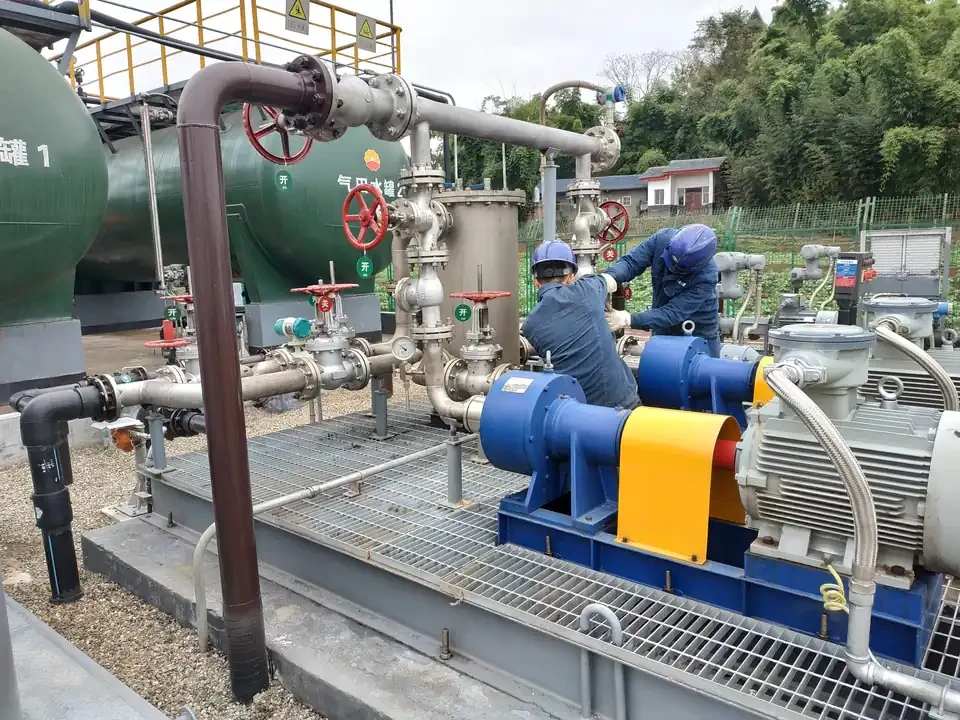

Deux pompes à tube de Pitot EHIK bleues avec moteurs, vannes et tuyauteries dans un ensemble installé sur site.
Deux pompes à tube de Pitot EHIK dans un ensemble installé sur site.

Deux façons de produire la pression

Un étage ou plusieurs.

La différence de conception explique l’essentiel des différences d’usure, d’étanchéité et de commande.

Pompe centrifuge multicellulaire

Plusieurs roues sont montées en série sur un même arbre. Chaque étage fournit une partie de la hauteur manométrique. Une hauteur supérieure exige donc davantage d’étages, de jeux serrés et un rotor plus long.

Pompe à tube de Pitot

Un carter tournant met le liquide en rotation et un tube de captage (pickup tube) fixe transforme sa vitesse en pression. Un seul étage fournit toute la hauteur manométrique, jusqu’à 1 050 m (3 445 ft) dans la gamme standard, sans plusieurs étages de roues ou de diffuseurs.

Comparaison directe

Comparer les deux conceptions.

Les principales différences de conception en un coup d’œil.

Balayez ou utilisez les flèches pour afficher toutes les colonnes.

Comparaison des conceptions de pompes
CaractéristiquePompe à tube de Pitot EHIKPompe centrifuge multicellulaire
ÉtagesUn étage pour toute la hauteur manométriquePlusieurs étages en série ; la hauteur augmente avec leur nombre
Principaux points d’usureTube de captage, rotor, garniture mécanique et roulementsRoues, bagues d’usure, douilles interétages, dispositif d’équilibrage, garnitures et roulements
Garniture d’arbreUne garniture mécanique à l’entrée basse pressionUne ou deux garnitures d’arbre ; leur pression dépend de la conception et du dispositif d’équilibrage
Poussée axialeFaible ; la charge provient surtout de la pression d’entréeNécessite un tambour d’équilibrage, un disque d’équilibrage ou des roues opposées
Fonctionnement à faible débitConçue pour les faibles débits ; le débit minimal continu du modèle est confirmé lors de la sélectionÀ très faible débit, peut fonctionner loin de son meilleur rendement, avec davantage de recirculation, de chaleur et de vibrations
Plage de débit0,05–100 m³/h (env. 0,22–440 US gpm)Également disponible pour des débits beaucoup plus élevés
Viscosité du liquideJusqu’à 250 cSt (de préférence en dessous de 100 cSt)Le rendement diminue lorsque la viscosité augmente

Résultats de remplacement enregistrés

Ce qui a changé après le remplacement.

Pompes multicellulaires remplacées par des pompes EHIK et résultats issus de chaque dossier de projet.

Balayez ou utilisez les flèches pour afficher toutes les colonnes.

Résultats de remplacement de pompes multicellulaires
ProjetModificationRésultat enregistré
Puits Kong 6, Shunan Gas Mine · 2015Puissance moteur de 90 kW (env. 121 hp) à 45 kW (env. 60 hp)39,5 % d’électricité en moins pour le même volume d’eau de champ gazier
Puits Wei 001-H1, Shunan Gas Mine · 2014Puissance moteur de 90 kW (env. 121 hp) à 45 kW (env. 60 hp)23,5 % d’électricité en moins par mètre cube (env. 264 US gal) d’eau de champ gazier
Station centrale Jing 4, Shunan Gas MinePompe multicellulaire remplacée48,3 % d’électricité en moins par 10 000 m³ (env. 2,64 millions US gal) d’eau
Puits Bao 46, Shunan Gas MinePuissance moteur de 75 kW (env. 101 hp) à 45 kW (env. 60 hp)Un moteur plus petit pour les mêmes besoins de fonctionnement
Atelier de méthanol de Daqing · 2009Puissance moteur de 30 kW (env. 40 hp) à 15 kW (env. 20 hp)Débit stable après une forte cavitation et des désamorçages
Atelier d’ammoniac de synthèse de Daqing · 2010Pompe multicellulaire de 75 kW (env. 101 hp) remplacéeÉconomie annuelle d’électricité supérieure à RMB 200 000

Les résultats énergétiques proviennent des compteurs sur site de chaque projet.

Voir les remplacements à Shunan Gas Mine ↗

Raisons d’un remplacement

Pourquoi les usines remplacent une pompe multicellulaire.

Voici les problèmes le plus souvent soumis à EHIK par les clients.

Maintenance fréquente

L’usure des étages, des jeux et des garnitures entraîne des révisions répétées et des arrêts.

Fuites et baisse de pression

Avec l’usure des pièces, la pompe commence à fuir et ne maintient plus la pression requise.

Forte consommation d’énergie à faible débit

Une grande pompe multicellulaire à faible débit gaspille de l’énergie. Les projets de Shunan ci-dessus montrent les résultats enregistrés d’un remplacement.

Cavitation et désamorçage

À l’atelier de méthanol de Daqing, l’ancienne pompe se désamorçait souvent ; la pompe EHIK a rétabli un débit stable.

Une comparaison équitable

Quand une pompe multicellulaire reste préférable.

Choisissez la pompe adaptée aux besoins de fonctionnement.

Débits plus élevés

Au-delà d’environ 100 m³/h (440 US gpm), une pompe multicellulaire est généralement plus adaptée.

Hauteurs manométriques plus faibles

La plus petite série EHIK commence à environ 40 m (env. 131 ft) de hauteur manométrique. En dessous, une pompe centrifuge standard suffit.

Liquides visqueux

Au-dessus de 250 cSt, le liquide est hors de la plage de la pompe à tube de Pitot. Envisagez une pompe volumétrique.

Questions sur le remplacement

Préparer le changement.

Envoyez les propriétés du liquide, la pression et le débit. Le NPSH disponible, la pression à l’entrée et la pression au refoulement rendent la proposition plus précise.

Combien d’électricité un remplacement peut-il économiser ?

À Shunan Gas Mine, les remplacements ont enregistré 23,5 %, 39,5 % et 48,3 % d’électricité en moins. Pour votre site, EHIK compare la puissance mesurée, le volume pompé et les heures de marche dans les mêmes conditions de fonctionnement.

La nouvelle pompe peut-elle se raccorder à ma tuyauterie existante ?

Oui. EHIK peut fabriquer les brides adaptées à votre tuyauterie existante pour y raccorder la nouvelle pompe. Jusqu’ici, tous les projets de remplacement EHIK ont adapté les raccordements à la tuyauterie du client. Le socle et l’entraînement sont confirmés sur site. L’orientation de l’entrée et de la sortie peut être modifiée selon votre tuyauterie, par exemple de 90° ou de 180°.

Quel est le rendement d’une pompe à tube de Pitot ?

Le rendement maximal dépend du modèle. Dans les tableaux EHIK, il va d’environ 38 % à 65 %. Comparez les deux pompes au point de fonctionnement réel, où une grande pompe multicellulaire peut être loin de son meilleur point.

Quand recevrai-je une proposition ?

Nous répondons sous 1 jour ouvré. Après réception de vos données d’exploitation, nous envoyons une offre de prix et une proposition technique pour une pompe ou un groupe de pompage sous 3 jours ouvrés.
